数字电路实验箱介绍

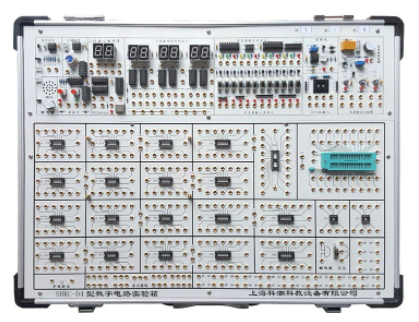

SHKC-D4型数字电路实验箱

数字电路实验箱是一种用于学习和实践数字电路的实验设备。它通常由电源、信号源和实验电路区等组成，可以提供各种实验项目，帮助学生掌握数字电路的基本知识和技能。

一、技术指标

1. 电源部分：实验箱的电源通常包括+5V、±12V和1.5～9V（或任意值）可调等几组电源，每组都带有短路保护和反向保护电路，可以确保实验电路元件和人身安全。

2. 常用信号源部分：实验箱通常提供正负单脉冲发生电路、连续可调时钟电路、固定脉冲输出、开关量输入显示电路、开关量输出电路、数码显示器等常用信号源。

3. 实验电路区：实验电路区采用全开放模式，可以根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。

二、实验项目

1. 晶体管开关特性、限幅器与钳位器

2. TTL集成逻辑门的逻辑功能与参数测试

3. CMOS集成逻辑门的逻辑功能与参数测试

4. 集成逻辑电路的连接和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分配器及其应用

12. 使用门电路产生脉冲信号——自激多谐振荡器

13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14. 时基电路及其应用

数字电路实验箱是一种用于学习和实践数字电路的实验设备。它通常由电源、信号源和实验电路区等组成，可以提供各种实验项目，帮助学生掌握数字电路的基本知识和技能。

数字电路实验箱的特点包括：

1. 扩展性强：实验电路采用模块化方式设计，可同时插入多个实验模块，实验模块可根据教学要求灵活选用。

2. 实验原理图印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。

3. 大部分元器件安装在实验板正面，增加了学生的感性认识。

4. 实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷。

5. 电源输出均有过流保护，自动恢复功能。

6. 配有“电路设计与仿真软件”，帮助学生自行设计实验电路，提高设计成功率。

数字电路实验箱主要配置包括：

1. 电源部分：包括+5V、±12V和1.5～9V（或任意值）可调等几组电源，每组都带有短路保护和反向保护电路。

2. 常用信号源部分：包括正负单脉冲发生电路、连续可调时钟电路、固定脉冲输出、开关量输入显示电路、开关量输出电路、数码显示器等常用信号源。

3. 实验电路区：采用全开放模式，可以根据需求灵活配置实验电路。

4. 实验连接线和实验指导书等。
