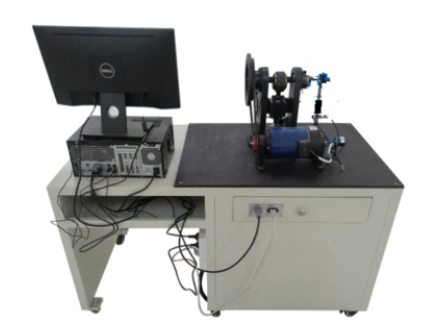

机械系统动力学飞轮调速创新组合实验台
一、简介
此款实验台以工程应用中飞轮调速最典型的小型冲床结构为基础，经过精心设计与创新，研发出一款冲压力、飞轮惯量可调、机组工作阻力模式可变换的创新型组合实验台。通过简单的零件更换，实验台可以轻松地在冲床结构与压力机结构之间转换，工作阻力模式也能灵活地在冲击力模式与线性变化的压力模式间切换。此外，冲压力大小也可通过更换冲压弹簧刚度来调节，为研究者提供了极大的便利。
二、实验内容
实验台可进行的实验内容包括但不限于：机组非工作状态稳定运动速度波动实验，机组工作状态运动速度波动实验，机组起动、制动速度波动测试实验，机械速度波动的调节实验以及曲柄滑块运动学分析实验。这些实验能够帮助学生和研究者深入了解机械系统动力学的知识。
三、功能特点
变换的工作阻力模式：可在冲击力模式与线性变化的压力模式间灵活切换，满足不同的研究需求。
可调的冲压力：通过更换冲压弹簧刚度，可以改变冲压力大小，即改变飞轮调速的基本参数之一等效阻力矩大小。
精确的测量系统：装有电机转矩传感器和冲压力传感器，能够实时测量并记录系统在工作状态下的工作阻力矩和电机驱动力矩变化规律及相关参数。
强大的数据分析功能：通过光电编码器，可精确测量飞轮在起、止动过程中的起动和止动时间，以及起、制动过程中的速度波动规律曲线。同时，也可以测出系统在稳定运动过程中的角速度变化规律、最大角速度、最小角速度、平均角速度及回转不匀率等值。
可拆卸的飞轮设计：飞轮设计成飞轮环形式，方便拆卸和更换，有利于根据实验需求进行选择和调整。
可变的电机功率：电机功率可变，并装有电机转矩传感器，可以进行机械系统过渡过程的动力学分析研究。
四、主要技术参数
冲压力传感器量程：0-5000N，精度：0.05%
电机转矩传感器量程：0-100N，精度：0.05%
飞轮角位移传感器：输出电压：0-5V，脉冲数：360脉冲/周
电机额定功率：100W
电机转速：1400r/min
电源：220V交流/50HZ
外形尺寸：860×600×1100mm
重量：90kg
五、应用领域
此款实验台适用于机械工程、车辆工程、航空航天工程等领域的教学和科研，帮助学生和研究者深入理解和掌握机械系统动力学的知识和实践技能，为相关领域的研究和开发提供强有力的支持。
飞轮调速的基本原理主要基于动量守恒和能量守恒定律。在机械传动系统中，飞轮是一个旋转的质量体，具有较大的惯性。当外部负载发生变化时，飞轮的转速会受到影响。为了使机械系统保持稳定的工作状态，需要对飞轮的转速进行调节。调速系统通常由飞轮、传动装置和调速器组成。传动装置将动力源（例如发动机）的动力传递给飞轮。调速器通过改变传动装置的传动比来调整飞轮的转速。当负载发生变化时，调速器会自动调整传动比，使飞轮的转速保持在设定的范围内。在动态过程中，飞轮的转速变化会影响机械系统的能量和动量。调速器根据负载变化信号和机械系统的能量需求来调整传动比，从而改变飞轮的转速，以满足动量守恒和能量守恒的要求。此外，飞轮调速系统还可以通过反馈控制来实现更精确的调速。传感器实时监测机械系统的转速，并将转速信号反馈给调速器。调速器根据转速的反馈信号来调整传动装置的传动比，使飞轮的转速保持在设定的范围内。这种调速方式可以实现更精确的速度控制，提高机械系统的稳定性和工作效率。
