平面机构运动分析综合测试分析实验台的作用

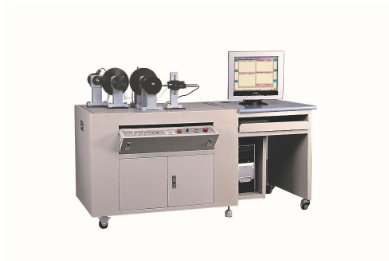

本实验台是针对《机械原理》课程教学所设计的一款综合性实验设备，主要用于平面机构的设计与运动学、动力学的研究分析。

一、卓越性能：

1. 实验机构被精巧地安装在一个可以自由移动的单自由度振动系统中，这一独特设计确保了实验过程中的灵活性和准确性。

2. 实验装置采用模块结构，具备出色的多功能性，能快速完成曲柄摇杆机构、曲柄滑块机构、曲柄导杆滑块机构、凸轮机构和槽轮机构等五种机构的拼装与测试。

3. 所有的杆构件长度均可进行无级调节，使学生能深入研究和理解参数变化对机构运动特性的影响。

4. 操作台与电脑桌采用连体设计，电器控制板采用内置翻盖结构，既美观又实用，同时保证了操作的安全性。

5. 配套的计算机测试分析软件功能全面，既可以自动进行测试分析、运动模拟和理论仿真，也可以人机结合进行操作，并能保存数据和生成实验报告。

二、主要技术参数概览：

1. 曲柄摇杆机构参数：

• 曲柄长：30~50mm

• 连杆长：200~260mm

• 摇杆长：180~225mm

• 机架长：180~200mm

• 机架加速度计的方向角可调范围：0~360°

2. 曲柄滑块机构参数：

• 曲柄长：30~50mm

• 机架长：150mm

• 滑块最大行程：150mm

• 滑块偏距：0~50mm

3. 曲柄导杆滑动机构参数：

• 电机功率：≥125W

• 主轴调速范围：0~250转/分

• 曲柄长：30~50mm

• 导杆长：180~225mm

• 连杆长：200~260mm

• 机架长：150mm

• 滑块偏距：0~50mm

• 滑块最大行程：150mm

4. 凸轮机构参数：

• 基圆半径：60mm

• 推杆行程：20mm

• 推杆偏距：0~10mm

• 可更换凸轮数量：4个（涵盖8种运动规律）

• 滚子半径：7.5mm

5. 槽轮机构参数：

• 配备槽轮数量：2个

• 配备拨盘数量：2个

• 拨盘圆销数：n=1

• 槽轮中心距：a=150

• 槽轮槽数：Z1=4, Z2=8

6. 测试传感器配置：

• 角位移传感器（输出电压：0~5V，脉冲数：1000P，数量：2支）

• 直线位移传感器（输出电压：0~5V，量程：160L，数量：1支）

7. 交流电机配置（功率：120W，产轴调速范围：0~90rpm）。

8. 提供测试软件1套。

9. 外形尺寸（长×宽×高）：1200×700×780mm。

本实验台通过独特的设计和丰富的功能，为《机械原理》课程教学提供了全面、高效的实验平台，是深入理解平面机构设计与运动学、动力学的得力工具。

平面机构运动分析综合测试分析实验台的主要作用包括：

1. 深入理解机械原理：该平台使学生能够通过实际操作和观察，更深入地理解平面机构的运动原理、机构的结构和动态行为，以及运动学和动力学的基本概念。

2. 实践设计与测试：学生可以利用这个平台，进行平面机构的实际设计和组装，然后对其进行运动学和动力学的测试和分析。这样的实践过程能够帮助学生更好地理解和掌握理论知识，并提升他们的实践技能和解决问题的能力。

3. 分析与评估性能：通过对平面机构的运动进行精确的测量和分析，学生可以评估机构的性能，了解不同设计参数对机构运动特性的影响，从而为机构的优化提供依据。

4. 提升创新能力：该平台提供的多功能性和灵活性，能够激发学生的创新思维，鼓励他们尝试不同的设计方案，从而培养出更具创新性和实践能力的人才。

5. 教学辅助工具：对于教师而言，该平台是一个有效的教学辅助工具，可以帮助他们更直观、生动地展示机械原理，提高教学质量和效果。

总的来说，平面机构运动分析综合测试分析实验台在《机械原理》课程教学中起着至关重要的作用，能够显著增强学生的实践能力、创新能力和对理论知识的理解与应用能力。
