皮带传动测试台工作原理

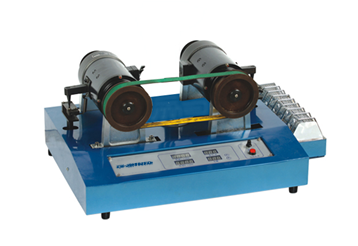

KCJXH-12型皮带传动测试台

智能化型皮带传动系统试验台

应用领域：

本试验台主要用于《机械设计》中的皮带传动系统试验教学。通过此试验台，学生可以观查皮带传动系统的结构，并测定以下参数：皮带传动系统滑差率、效率、有效圆周力、最大有效圆周力和张紧力。

张紧力测定功能：

本试验台在张紧力的测定上采用了液压设备，运用液态内部压力相同的基本原理，有效解决了传统检测机无法真实反映数据的缺点。

试验具体内容：

1. 观察带传动系统的弹性打滑与负荷和预紧支撑力之间的关系，以及这些因素对输出功率的影响。

2. 在一定的预紧支撑力状况下，测定弹性滑差率与负荷和传动系统效率之间的关系。并在此基础上，制作带传动系统的滑动曲线图和效率曲线图。

3. 深入了解带传动系统试验台的设计原理，以及扭矩、转速的精确测量方式。

产品特性与功能：

1. 利用拉压传感器器独特的张紧力检测设备，精确检测皮带的张紧力，进而实现皮带传动系统的受力分析试验。

2. 可对电动式机和发电量机的扭矩进行有效测定。测力百分表设备采用了独特的防震措施，确保指针读数清晰稳定。

3. 对皮带进行受力分析。

4. 配备不同直径的平皮带轮和三角带轮，以适应不同带传动系统的试验需求。

5. 采用直流调速电源电路和光学测速电源电路，对电机进行精确的速度控制，并实时显示其转速。

主要技术参数：

1. 带轮直径：D1=D2=120mm

2. 百分表量程：0-10mm

3. 推动电机输出功率：355W

4. 调速范围：0-1500rpm

5. 负荷电机输出功率：355W

6. 负荷变化范围：0-300W

7. 张紧力传感器器量程：0-60N，精度：0.3%

8. 试验台外形尺寸：740×475×305mm

9. 试验台净重：42kg（可能）

此试验台传动系统稳定、数据真实、结构合理，是国内首创，为《机械设计》的教学提供了有力的支持。

皮带传动测试台的工作原理主要基于皮带传动系统的特性和性能检测需求设计。以下是其工作原理的简述：

皮带传动测试台主要由驱动电机、负载电机、皮带轮、皮带、测力传感器、转速传感器等组成。驱动电机通过皮带轮驱动皮带运动，模拟实际皮带传动系统的工作状态。负载电机则模拟实际负载，通过调整负载电机的工作状态来改变皮带的受力情况。

在皮带传动过程中，测力传感器实时检测皮带的张力，将张力信号转换为电信号，再通过数据处理系统进行处理，得出皮带的实时张力数据。同时，转速传感器检测驱动电机和负载电机的转速，通过计算得出皮带的滑差率和传动效率。

通过不断调整负载电机的工作状态和检测各传感器的数据，皮带传动测试台可以模拟不同的工况，对皮带的性能进行全面的测试和分析，包括皮带的弹性滑动、打滑、受力分析、传动效率等。

需要注意的是，具体的皮带传动测试台可能因型号、功能、结构等因素在工作原理上存在差异。因此，在使用前应详细阅读使用说明书，了解其具体的工作原理和操作规范。
