台虎钳的主要结构及规范使用原则

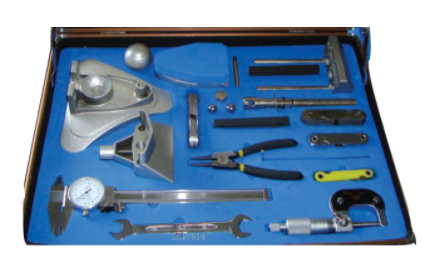

KCJT-06型《台虎钳》实测绘图组合训练装置

一、产品特点：

1、项目具体化：以钢制小型台虎钳为训练目标；

2.作用系统化：台虎钳拆装、零件精确测量、安装图制作和零件图制作四位一体的训练方式；

3.学生大家化：小型、组成、便携式训练设备，两三人一组，让尽可能多的字生获得充分的训练机会；

4.教字标准化：配套设施的训练指导书，教和学都十分便捷、教学实际效果明显；5.管理便捷化：台虎钳、拼装与精确测量工具及指导书均放到一个特制的箱子里，管理十分便捷。

二、产品作用：

1、训练方式

（1）台虎钳拼装训练；

（2）台虎钳零件尺寸精确测量训练；

（3）台虎钳安装图制作训练；

（4）台虎钳零件图制作训练。

2.训练具体内容

（1）台虎钳拼装训练

（2）台虎钳零件尺寸测绘

（3）台虎钳标准零件明确

（4）台虎钳安装图制作

（5）台虎钳零件图制作

（6）台虎钳工程图纸文档梳理

三、产品主要参数

1、外形尺寸:长*宽*高=40×30×7cm

2.高精密精确测量工具:带表游标卡尺、外径千分尺、螺纹样板、圆弧样板

3.专用型拼装工具:外六角扳手、内六角扳手、外卡钳、螺丝刀

4.测绘构件:特制小型台虎钳(—台)

台虎钳的主要结构包括钳体、底座、导螺母、丝杠、钳口体等部分。活动钳身通过导轨与固定钳身的导轨作滑动配合。丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。

规范使用台虎钳的原则包括：

1. 虎钳上不要放置工具，防止滑下伤人。

2. 使用转座虎钳时，必须把紧固螺钉锁紧。

3. 虎钳的丝杠、螺母要经常擦洗和加油，定期检查保持清洁，如有损坏，不得使用。

4. 钳口要经常保持完好，磨平时要及时更换，以防工件滑脱。钳口紧固螺钉要经常检查，以防松动。不得使用已经滑扣的螺钉。使用垫片时，必须符合要求，圆形工件要使用小型垫片。

按照这些原则使用台虎钳，能确保其有效性和安全性。
