蜗轮蜗杆减速器结构及作用

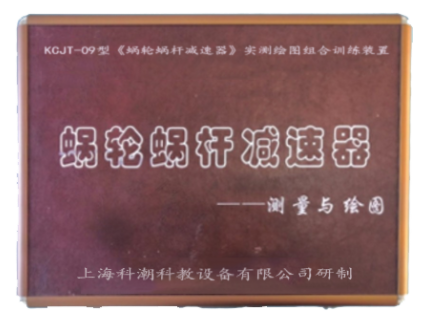

KCJT-09型《蜗轮蜗杆减速器》实测绘图组合训练装置

一、产品特点：

1、项目具体化：以钢制小型蜗轮蜗杆减速器为训练为目标；

2、作用系统化：蜗轮蜗杆减速器拆装、零件精确测量、安装图制作和零件图制作四位一体的训练方式；

3、学生大家化：小型、组成、便携式训练设备，两三人一组，让尽可能多的学生获得充分的训练机会

4、教学标准化：配套设施的训练指导书，教和学都十分便捷、教学实际效果明显；

5、管理便捷化：减速器、拼装与精确测量工具及指导书均放到一个特制的箱子里，管理十分便捷。

二、产品主要参数：

1、外形尺寸:长*宽*高=40×30×7cm

2.高精密精确测量工具:带表游标卡尺、外径干分尺、螺纹样板、圆弧样板

3.专用型拼装工具:内六角扳手(—把）、尖嘴钳(—把）、螺丝刀(—把)

4.测绘构件:高精密小型单级蜗轮蜗杆减速器(—台）

（1）尺寸：125x95x105(mm);

（2）中心距：29.5士0.015(mm);

（3）模数：m=1.25;

（4）速比：30:1;

（5）精度级别：7-7-8(GB10095-2018)

蜗轮蜗杆减速器的主要结构包括蜗轮和蜗杆。其中，蜗杆通常连接电机输出轴，作为系统的输入，而蜗轮则连接轴，作为系统的输出轴对外做功。

蜗轮蜗杆减速器的主要作用是传递两交错轴之间的运动和动力。它具有一些明显的优势，例如，在相同的体积下，它能提供最大的传动比；运行平稳，噪音和震动都较小；使用寿命长；安装简易、灵活轻捷、性能优越、易于维护。
