机床电气技能实训考核鉴定装置有哪些

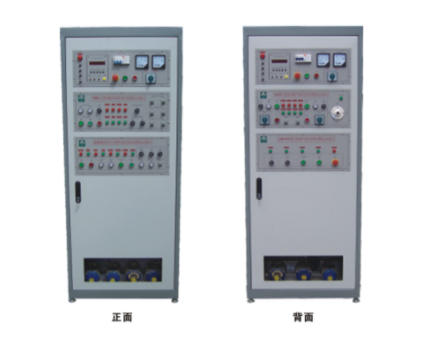

KCHT-760D型机床电气技能实训考核鉴定装置

机床电气技能实训考核鉴定装置主要包括机床电气控制柜和相应的操作台。这些装置用于学生进行机床电气技能的实训和考核，帮助他们更好地掌握机床电气方面的知识和技能。

机床电气技能实训考核鉴定装置的要求包括以下几个方面：

1. 安全性：装置应符合相关的电气安全标准，确保学生在实训过程中的安全。这包括电气绝缘、过载保护、短路保护等方面的安全措施。

2. 真实性：实训装置应尽可能模拟实际机床的电气工作环境，使学生能够在真实的环境中学习和掌握机床电气的技能。

3. 可操作性：装置的操作应简便易懂，方便学生进行实践操作。同时，应有相应的操作指导和说明，帮助学生正确地进行实训操作。

4. 可维护性：实训装置应具有良好的可维护性，方便教师进行设备的日常维护和故障排查。

5. 考核功能：作为考核鉴定装置，应具备完善的考核功能，能够对学生的机床电气技能进行准确、客观的评估。

6. 故障模拟功能：为了更好地培养学生的故障排除能力，实训装置应具备模拟常见电气故障的功能。

7. 记录和报告功能：装置应具有记录和报告功能，能够记录学生的实训操作和考核结果，为教师提供全面的教学评估依据。

综上所述，机床电气技能实训考核鉴定装置的要求涉及到安全性、真实性、可操作性、可维护性、考核功能、故障模拟功能以及记录和报告功能等方面，以确保装置能够有效地支持学生的机床电气技能实训和考核需求。

一、简述

本机床电气设备专业技能考评实训设备，是为各职业类型学校的电气设备类专业及社会电工考评，及其各市、县检修电工、国家职业类型技术评定所（站）等单位的教学、实训、见习、考评及专业技能评定而研发的实训考评设备。因为该设备全部选用具体工业上应用家用电器，因此靠谱性好、使用寿命长。设备外形美观，操作便捷，形象化性强，不但可用以有关课程内容的课堂演试、实训、见习，并且还可作为机床电气设备控制配电线路检修专业技能的培训。除此之外，它还能给予全方向真实的机床电气设备常见故障清除的专业技能训练，有效地提升学生对机床设备的检修专业技能。

二、特点

1、本设备选用标准配电设备柜为主体柜，充分运用该柜双面空间部位，把四种常见典型的机床配电线路组成在一个控制柜内，这四种机床各自为X62W万能铣床床、Z3040钻床电源电路、M7120平面图磨床、C6140一般车床，该控制柜的结构设计合理紧密。一台设备进行四种机床实训考评，经济效益更为明显。

2、形象化性强，通过操作可了解机床的电气设备控制配电线路的基本原理和特点。

3、专业技能培训用的控制配电线路和经独特设计的电机，可仿真模拟各种具体机床的电气设备配电线路，也可满足机床的电气设备常见故障分析及清除的训练要求。

4、通过一只变换电源开关就能实现两种机床电源电路的转换，便捷快捷。

5、能够人为因素的设定常见故障点，只需通过电源开关转换就可设定。6、配电设备柜配有电压型走电保护器和电流量型走电保护器，以保证操作者的安全。除此之外，还配有按时器兼警报记录仪（服务管理器），为学生的考评给予了一个统一的标准。

三、机床电气设备专业技能培训考评柜的技术主要参数

1、键入电压：三相四线～380V±10%50Hz

2、工作环境：环境环境温度范围为-5℃～+40℃，相对环境湿度＜85%（25℃）

3、设备容积：＜1.5KVA

4、外形尺寸：800mm×600mm×1800mm

5、设备净重：200kg

四、设备主要由以下几个部分构成

1、控制柜门在控制柜门面上，装有一只交流电压表、一只交流电流量表、按时兼警报记录仪、电压标示转换电源开关；运行、终止、急停按钮。四种的操作按钮和姿势标示及其机床电源电路的转换电源开关；通过电压标示转换电源开关，在电压表上各自能标示电网的UUV、UVW、UWU线电压值；交流电流量表用于监控负荷的尺寸；按时器兼警报记录仪（服务管理器），平时作为钟表使用，具有设置实训时长、按时警报、断开开关电源等作用。除此之外，还能够全自动记录由操作错误而造成的走电告警频次，为学生实训专业技能的考评给予了一个统一的标准。

2、控制柜主体控制柜部分有四个机床电气设备控制配电线路、相应的常见故障设定盒及演试电机构成。

3、智能化型常见故障设定与大显示屏液晶显示屏解题器：操作模块：操作模块电源电路板（与显示屏一体）、键盘。操作模块选用多种保护设计；双开关电源直流12V键入；128X64LCD显示；8路电源开关量警报键入，最多48路汽车继电器控制；操作模块能够不连接网络开展脱机考评；能够全自动得分；有警报时显示屏提醒。

主要有以下操作作用：

（1）学生通道：学生解除常见故障时使用，能够查询考评剩下时长。

（2）教师通道：设定常见故障、.解除所有常见故障、设定考评时长、改动登录密码、设定设备号。教师通道需要登录密码。

（3）成绩查询：查询学生的当前得分状况。

（4）学号查询：查询教师通过计算机设定的学号。

（5）设备号查询：查询本机设备详细地址，每个操作模块有唯一的设备详细地址。

（6）考评时长开始：用以教师设定结束考评时长后，考评开始倒记时。

五、进行的实训项目

1、认识低压电气设备的结构

2、CA6140一般车床电气设备控制培训3、CA6140一般车床电气设备配电线路排故考评

4、X62W铣床电源电路床电气设备控制培训

5、X62W铣床电源电路床电气设备配电线路排故考评

6．Z3040钻床电源电路电气设备控制培训；

7．Z3040钻床电源电路电气设备配电线路常见故障的设定与清除实训；

8．M7120平面图磨床电气设备控制培训；

9．M7120平面图磨床电气设备配电线路常见故障的设定与清除实训；

10、通过操作机床，把握常见机床的操作方式
