一、简述“
家用中央空调实训考评设备，是依据教育部“振兴21新世纪职业类型教育课程内容改革和教材内容建设整体规划”要求，遵循职业类型教育的教学和实训要求研发的产品。适宜高职学校、职业类型学校的制冷技术、制冷流体机械、家用制冷设备基本原理与检修、冷库与冷藏技术、制冷设备检修工（初级、中级、高級）等实训教学。培养把握空调与制冷技术专业理论知识和专业实践专业技能，从业空调、制冷设备及系统技术升级、更新改造设计、组装、调节、维护保养、检修、技术管理等层面的专业技能应用型人才。实训设备也适宜一般学校、技工学校、职业类型培训学校、职教中心、评定站/所、制冷类专业《制冷设备检修工（高級）》、《制冷设备基本原理与检修》、《制冷空调设备操作组装与检修》、《中央空调工（初级、中级、高級）》、《家用制冷设备基本原理与检修》等课程内容。
二、特点系统
选用一拖三机组，其特点为质量优、容积小、缩小机变频调整。变频缩小机可调整范围坐落于其额定能力的48%～104%之间，其动能调整须考虑到到缩小机頻率调节所需的时长，因为变频缩小机本身的动态性特点限定，在调节动能时应低于一定的速率，故调整为分步，分阶段调整；而缩小机电动式机的转速是依据室内空调负荷成占比变化的。
系统终端处理机多元化：选用天井式（置入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多元化的结构形式。每个终端处理机配备制冷系统步骤板、控制电源电路步骤板、环境温度表及压力表，可观察到机组的全部控制电源电路。
系统的详细性、单独性：与具体中的家用中央空调，其控制作用、保护作用、显示作用彻底一致，每个用户终端都能够在同一工况下单独控制。操作台只需交流220V开关电源就可以投入使用，占地面积总面积小，节省用地、降低基建投资。设备形象化展现了家用中央空调的系统结构、工作基本原理，有利于教师的演试解读及学生对教材知识了解把握。结构合理，造型设计美观设备结构合理紧密、造型设计美观大方，实训桌还配有四个万向轮和四个固定不动调整机构，有利于移动和固定不动。实训设备系统配有仿真模拟常见故障设定作用，在制冷系统、电气设备系统中设定常见故障。通过实际状况提升学生分析能力，有益于学生将理论用以具体，并培养其具体动手能力能力。配有电流量型走电保护设备，对地走电电流量超出一定值，即跳电断开开关电源；并有热保护元器件，对缩小机开展过热、过载保护等作用。
三、技术主要参数
1、键入开关电源：单相三线～220V±10%50Hz
2、工作环境：环境环境温度范围为-5℃～+40℃相对环境湿度＜85%(25℃)海拔＜4000m
3、设备容积：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、制冷剂种类：R410a
6、安全保护：具有漏电压、漏电流量保护设备，安全合乎国家标准

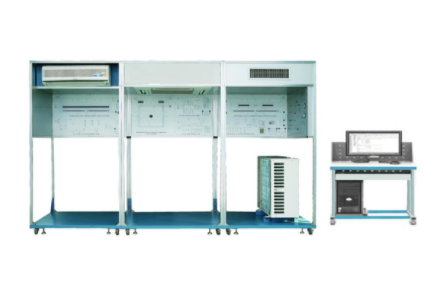

四、设备的基本构成
充分地展现了家用中央空调的结构形式、控制基本原理、系统不同工况时的主要参数变化及空调制冷系统步骤图。设备底盘选用提升钣金结构设计，架构选用铝型材融合铝塑板封面构成。家用多联空调机组1套：系统选用市场3匹变频机组，室内机有终端处理机组构成。天井式（置入式）1套、挂壁式1套、风机盘管1套构成室内终端机组处理系统；让学生了解室内机组多元化的结构形式。每个终端机组处理系统都是彼此单独的。智能化环境温度控制器3套：智能化温控能对被控目标开展环境温度精确测量与显示，调整环境温度上、低限设置，进行制冷、制热、停机等作用；显示工作情况和有利于观查被空调屋子内环境温度，操作便捷。工作步骤图板3套：工作步骤图板详尽表明制冷系统步骤、监测点环境温度、系统压力、工作情况标示、系统构件表明。精确测量仪表1套：配置指针式真空泵压力表、环境温度显示仪表等。
五、实训项目实训具体内容一：
1、VRV空调系统认知能力与操作运作
2.室外机组电气设备控制基本原理基础知识
3.室内机组电气设备控制基本原理基础知识（三种内机）
4.制冷系统步骤原5.系统不同工况操作6.系统常见故障仿真模拟设定
实训具体内容二：
1、中央空调系统组装调节
2.中央空调系统组装
3.中央空调控制系统组装
4.中央空调工程调节
5.室外机、室内机的组装方式与标准
6.管路系统的组装方式与标准
7.配电设备与控制系统组装方式与标准
8.工程调节的主要具体内容、流程和方式
实训具体内容三：
1.基本常见故障确诊分析
2.微计算机常见故障确诊分析
3.高压保护实训
4.室内一传感器器实训
5.通讯电源电路实训
6.室内机三通讯常见故障
7.室内机二通讯常见故障
8.室内机一通讯常见故障
9.室内二传感器器实训
10.室内三传感器器实训
11.室内机组装设定实训
12.控制面板常见故障分析
13.降低室内机的的状况分析
实训具体内容四：
1、制冷系统普遍问题
2.配电设备系统普遍问题
3.控制系统普遍问题
4.数据收集系统使用、数据分析与确诊
5.制冷工况特性检测
6.运作主要参数、耗能、能效比、对能效比和耗能的影响因素试验研究
7.试验二：采暖工况（热泵）特性检测
六、★智能化中央机检测控制软
1、中央空调检测程序A.中央空调机因为工程复杂，设备分散化，有的早已室内装修在盛开板上检测程序，一但出现了常见故障，工程量非常大，为了能够迅速精确地测出常见故障是由主机机组或是室内机的常见故障的，每个生产生产厂家依据生产的和检修的需要而开发了中央空调检测程序。可检测缩小机的运行頻率，传感器器的各种数据，电子澎涨阀的工作步数等几十种中央空调的工作数据和情况，软件可实现对内机的控制，,能够对1-64台内机的情况开展设置。是高校给予了好的研究的学习设备。B.我公司生产的中央空调设备由生产厂家给予了中央空调检测检修控制程序软件；能够精确地迅速明确常见故障产生在哪个机组，软件同时我显示空调100多个线上数据和运作情况，据不同的机型有不同的界面，实际为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收利用、单机直流变频、单机交流变频、智能化变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。
2监测检修软件软件配有中央空调和空调主机系统变换，软件可“手动式”或“全自动”选择需要监测的机型：
3、显示界面主要参数设定都恰当后,就能够对机组开展监测了,始监测”,软件会对数据开展分析,显示和储存。软件的显示界面主要有两个：文字显示界面和曲线图显示界面文字显示界面：可检测缩小机的运行頻率，传感器器的各种数据，电子澎涨阀的工作步数等几十种中央空调的工作数据和情况，在该文字显示界面的左侧，以文字的形式实时显示当前机组的运作数据。在界面右侧的上半部分，是对通信信息的显示，包含通信人物角色及通信端口号的设置值及其对当前通信情况的显示。在界面右侧的下半部分“数据信息”中，显示当前接受到哪种数据帧、接受到的数据帧的详细地址、当前线上的手操器、内机、外机详细地址及其当前时长等信息
4、曲线图显示界面:
5、远程控制控制内机:软件可实现对内机的控制，能够对1-64台内机的情况开展设置。
家用中央空调的优点包括：
美观舒适：中央空调的室内机暗藏于局部吊顶空间，可以最大限度释放室内空间；室内机的送风口和回风口独立设计，气流循环更合理，室内温度更均匀，可以保持±1℃的恒温状态，人体对温度的感知更自然舒适。
节能性：中央空调可以自由调节每个房间的温度，大户型使用更加节能。
使用寿命长：中央空调的使用寿命可以长达15至20年，比传统空调8至10年的使用寿命要长得多。
而家用中央空调的缺点包括：
安装成本高：中央空调的安装成本比传统空调要高一些，需要更多的材料和人工费用。而且需要吊顶安装，如果房屋高度不够，会有压抑感。
后期维修麻烦：如果中央空调出现故障，需要专业人员进行维修，比传统空调更麻烦一些。
以上信息仅供参考，如果需要更多信息，建议到装修网站查询或询问专业人士。
台式中央空调实训装置通常包括以下几个部分：
中央空调系统主机：这是实训装置的核心部分，通常采用真实的中央空调系统，可以让学生了解到中央空调的工作原理和实际操作。
控制面板：控制面板可以让学生进行实际操作，设置温度、风量等参数，观察中央空调系统的运行状态。
测量仪器：实训装置还配备了各种测量仪器，如温度计、湿度计、压力计等，可以让学生测量中央空调系统的各项性能指标。
教学模块：实训装置还可能包括一些教学模块，如制冷系统模块、空气处理模块等，可以让学生更深入地了解中央空调系统的各个组成部分。
总之，台式中央空调实训装置可以让学生通过实际操作，深入了解中央空调系统的工作原理和性能特点，提高其实践能力和理论水平。
