一、装置特点

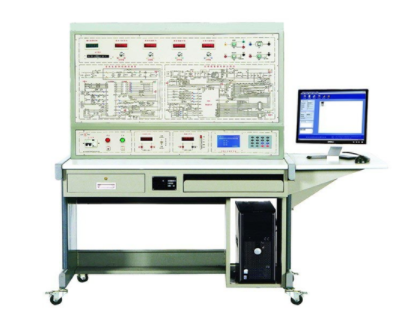

变频空调电气实训智能考核装置直观地展示了变频空调电路控制的工作原理，方便教学演示和学生理解掌握。配置的交流电压表、交流电流表、直流电压表、温度表以及相应的信号指示，使学生可以实时了解整个变频空调系统的工作状态。面板上印有变频空调电气控制系统的原理图，并设有测试点，方便学生进行实践操作。
该装置具有设故排故功能，提供故障对象的测试点，可用于开设应用性的实训项目，具有较强的实训性。这有利于学生将理论知识应用于实际操作中，培养其动手能力和解决实际问题的能力。同时，该装置也有利于开展技能鉴定和考核工作。
装置配备了电流型漏电保护装置，符合国家安全标准，确保学生在实训过程中的安全。
二、技术参数
输入电源：单相三线～220V±10% 50Hz
装置容量：＜1kVA
工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拨＜4000m
三、装置的基本装备
实训台采用铁质双层亚光密纹喷塑结构，铝质面板，坚固耐用。桌面为防火、防水、耐磨高密度板，经久耐用。带有两个带锁抽屉，可用于存放工具和资料等。
变频空调电气系统包括热泵型变频分体空调所需的一些核心部件，如室内机控制主板、室外机控制主板、PWM驱动电路等。
考核系统采用智能化、网络化的设计，每台装置配备140×128点阵蓝底背光液晶显示屏和PVC轻触键盘，实训考核功能强大。同时，该系统在实训室管理、考核管理及信息管理方面更加科学高效。学校可以根据实际需求选择智能化或网络化的配置。
四、实训项目
了解变频空调控制部分的结构及原理
掌握变频空调各模块在整个控制系统中的作用
学习变频空调电气控制线路的原理
进行变频空调电器元件的测量及系统运行实践
分析变频空调的常见故障及原因，例如红外接收管故障、传感器开路、风机转速传感器故障等。
