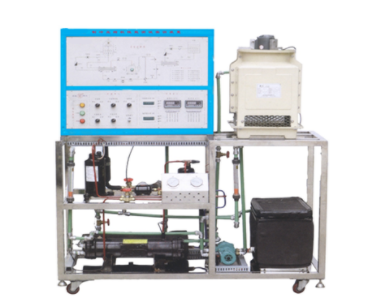

KCKT-15型制冷压缩机性能测试实训装置概述
KCKT-15型制冷压缩机性能测试实训装置采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件。本装置适用于职业院校制冷专业相关课程的教学实训，能帮助学生更好地理解和掌握制冷压缩机性能参数和制冷循环基本原理。
装置特点
按照国际标准GB/T 5773-2004建立，采用“蒸发器液体载冷剂循环法”为主要测量方法，结合“水冷冷凝器量热器法”作为辅助测量，提高测量精度。
采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理、造型美观大方。
设有多重保护功能，包括电压型漏电保护、电流型漏电保护、过流保护、过载保护和接地保护，确保人身和设备安全。
技术性能
输入电源：单相三线～220V±10% 50Hz。
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m。
装置容量：＜2.5kVA。
制冷剂：R22。
制冷量：1.3kW。
基本配置及功能
控制屏：双层亚光密纹喷塑结构，最上层展示制冷系统结构，正面设有电源控制和测量仪表功能板。底部装有带刹车的万向轮，便于移动和固定。
交流控制单元：单相三线220V交流电源供电，经漏电流保护器控制总电源。
制冷系统：包括1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器等真实部件。
循环水系统：包括水泵、水箱和加热器，用于提供冷却水和加热蒸发器循环水。
测量仪表：包括功率表、数显温度表、真空压力表和流量计等，用于实时监测系统的各项性能参数。
实训项目
本实训装置可用于以下实训项目：
熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理。
了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法。
利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量。
利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量。
主、辅测制冷量相对误差的计算与分析。
制冷机组能效比的计算与分析。
通过以上实训项目，学生可以更好地理解和掌握制冷压缩机性能测试和制冷循环的基本原理，提高实践操作能力。
制冷压缩机性能实验台的工作原理主要是通过蒸汽压缩式制冷循环系统来实现。它利用全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，通过控制电源和测量仪表对制冷压缩机的性能参数进行测定。具体来说，实验台通过蒸发器液体载冷剂循环法作为主要测量方法，结合水冷冷凝器量热器法作为辅助测量，对制冷压缩机的制冷量、功率、效率等性能参数进行精确测量。同时，实验台还具有多重保护功能，确保设备和操作人员的安全。
