概述

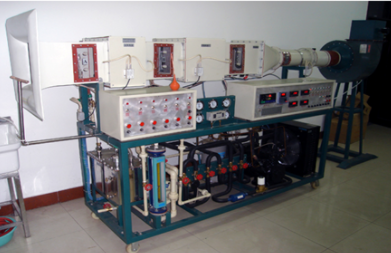

KCKTX-03S型空调制冷换热综合实验装置是一款基于国家劳动和社会保障部编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》而设计的实验装置。它适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程的实训教学。
基本功能
本实验装置集成了直流空调、制冷压缩机性能、制冷热泵、表冷器性能以及加热器性能等多项功能于一体。它可以对空气进行加热、加湿、冷却和干燥处理，同时可以对蒸发器、冷凝器进行换相操作。通过测量各点的温度、湿度、压力、风量、水流量以及功率等参数，可以计算出制冷量、功率、制冷系数、效率等，并进行热平衡计算。
技术参数
本实验装置的技术参数包括：压缩机为3P，压力表量程为-0.1～2.5MPa，制冷压缩机组、冷凝器、蒸发器等均符合相关标准要求。此外，还配备了离心风机、电热加湿装置、一次和二次加热装置等辅助设备，以满足不同实验需求。
主要配置
本实验装置的主要配置包括可视测试风洞、离心式引风机、自动调节风门、制冷压缩机、风冷冷凝器、储液罐、钛包蒸发器、水冷冷凝器、冷凝-蒸发可互换表冷器、热水加热及冷水表冷器、蒸汽加湿锅炉、电磁阀组、16路多功能数显温湿度测试系统、玻璃转子水流量计、3/8手阀、热力膨胀控制阀、压力计、手持风速测量系统、Pt100温度传感器、主机温度检测系统、压力保护系统以及静音水泵等设备。
实验目的
本实验装置的实验目的包括：演示直流空调过程，通过实测的温度、压力、风量等参数计算出空调过程的热量及热平衡误差；通过实验测得的风量、压力、功率等参数评估制冷压缩机的性能；通过改变风量、温度、流量工况等条件，测定换热器（加热器、表冷器）的性能；探究制冷热的相互间关系，加深对制冷空调系统的理解。
空调制冷换热综合实验装置有哪些？
空调制冷换热综合实验装置主要包括以下部分：
制冷系统：用于模拟制冷循环，包括压缩机、冷凝器、节流装置和蒸发器等。
换热系统：用于模拟空调系统中的换热过程，包括空气处理机组、风机、表冷器等。
控制系统：用于控制实验装置的运行，包括温度、压力、流量等参数的测量和调节。
数据采集与分析系统：用于采集实验数据，进行分析和处理，以便对实验结果进行评估和优化。
综合实验装置可以模拟不同工况下的空调制冷换热过程，帮助学生深入理解制冷和空调系统的原理和运行特性，同时也可以进行性能测试和优化设计等方面的研究。
