一、系统简述

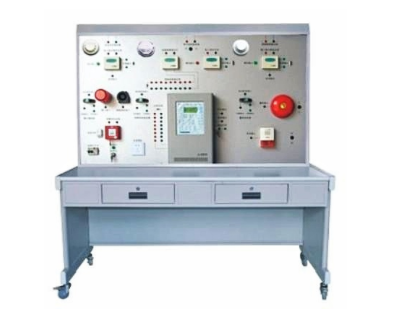

防火安全与警报系统实训设备是在智能化建筑中一般被作为智能化建筑三大体系中的BAS（建筑设备管理系统）的一个单独的子系统。该系统是通过消防安全系统中各个检测设备（烟感检测器及温感检测器）的主要参数变化开展火灾事故警报，并通过有关数据信号以实现消防安全的联动控制。系统能开展各种仿真模拟火灾事故和警报联动操作演试、系统的设定、联动程序编写、配电线路设计、连接网络、配电线路及设定常见故障的判断及清除等实训具体内容。该实训设备带火灾事故显示器及联动作用、系统选用流行的系统总线结构。能进行：系统的管理操作，元器件详细地址编码设定，系统的数据查询操作，设备启停操作，单点操作，联动程序编写，火灾事故显示盘的组装、联接与使用、警报控制器、短路故障防护器、联动插口模块、各种构件的组装与联接，配电线路常见故障的判断与处理，程序设备错误的判断与改正等实训项目。
二、产品特点
1、实训元器件联接以端子排的方式，能够依据实训具体内容构成不同的消防安全回路；
2、该实训设备含有工程上常见的火灾事故显示器及联动作用；
3、系统选用系统总线结构。
三、技术主要参数
1、实训台工作开关电源：AC220V±10%50Hz
2、工作环境：环境环境温度范围为-20℃～+45℃相对环境湿度＜85%
3、外形尺寸：1668mm×805mm×1484mm
四、实训具体内容
1、系统设备认识及布线操作
2、警报控制器、短路故障防护器、联动插口模块的的组装与联接
3、火灾事故显示盘的组装、联接与使用
4、各种火灾事故检测器的组装与联接
5、智能化键入、导出模块、声光警报器、警报按钮的组装与联接
6、元器件详细地址编码设定
7、系统的管理操作
8、系统的数据查询操作
9、设备启停操作
10、单点操作
11、联动程序编写
12、配电线路常见故障的判断与处理
13、程序设定错误的判断与改正
14、设计并组装一个简单应用系统
五、基本配备
1、开关电源控制屏（铁质两层亚光密纹喷塑结构）给予交流开关电源：单相交流电220V50Hz，含有过流保护
2.楼宇实训桌实训桌为铁质两层亚光密纹喷塑结构，桌面为防火安全、防潮、耐磨高相对密度板,结构牢固，样子似长方体封闭式式结构，造型设计美观大方；配有两个大抽屉、柜门，用以置放工具、储放挂件及材料等。桌面用以组装开关电源控制屏并给予一个宽敞舒服的工作台面。实训桌还配有四个万向轮和四个固定不动调整机构，有利于移动和固定不动，有益于实训室的部署。
3.火灾事故警报控制器(联动型)
（1）选用192×64点阵式液晶显示屏显示，可同屏显示4行12列中国汉字信息
（2）能够现场编写系统总线设备的区、层、情况、种类、组装部位等信息
（3）256条事情记录，记录控制器运作中的各种事情，可随时随地查看
（4）能够现场编写联动公式
（5）2个系统总线回路，可联接254个现场元器件
（6）1个RS485通信口，用以同火灾事故显示盘、设备操作盘、救火控制盘开展通信，可接16台火灾事故显示盘；2台设备操作盘；4台（8区）救火控制盘
4.火灾事故显示盘火灾事故显示盘通过RS485通信系统总线与火灾事故警报控制器连接网络，实时显示本楼房的各种事情信息，使本楼房的工作工作人员能够及时、精确地了解本楼房的消防安全事情，进而快速地采用相应措施。
5.检测器配置易燃汽体检测器、智能化光学感烟检测器和差定温火灾事故检测器等三种检测器。
6.键入模块、控制模块键入模块主要用以压力电源开关等数据信号检验，控制模块主要用以控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场插口
(1)三线控制，布线部分简约便捷，轻轻松松实现启停回应作用；
(2)两种导出控制方式可供选择，脉冲信号导出和单脉冲导出。
8.手动式警报按钮火灾事故产生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器传出火警数据信号；
9.消防安全栓按钮火灾事故时按下压片控制器警报，点亮火警标示灯(红)，同时导出一组外控空接点，运行消防安全泵时，连接启泵回应数据信号，启泵标示灯点亮(绿色)，校准时，滑下滑动盖，按下校准按钮。
10.声光警报器、警铃现场产生火灾事故接到控制数据信号后，传出明显的声音报警数据信号，以做到提示现场工作人员留意的目的。
11.电子编码器进行现场设备的编码、设备种类与灵巧度的变更等作用。
防火报警器的工作原理是利用火灾特有的烟雾、高温、火焰等信号来检测火灾的发生，并发出声光警报的一种防火设备。具体来说，当环境中无烟雾时，接收管接收不到红外发射管发出的红外光，后续采样电路无电信号变化；当环境中有烟雾时，烟雾颗粒进入迷宫内使发射管发出的红外光发生散射，散射的红外光的强度与烟雾浓度有一定线性关系，后续采样电路发生变化，通过报警器内置的主控芯片判断这些变化量来确认是否发生火警，一旦确认火警，报警器发出火警信号，火灾指示灯（红色）点亮，并启动蜂鸣器报警。
