一、产品简述

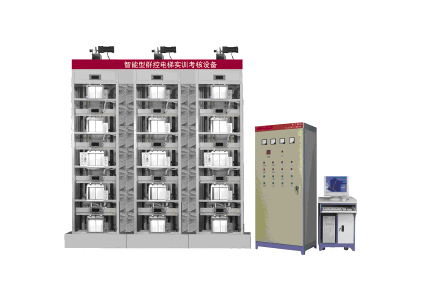

群控电梯轿厢实训考评台选用交流变频调速器与PLC程编的电源开关量与数字量双制式控制，而且设定了电源电路部分、机械部分等普遍的几十项常见故障供学生动手能力实操。整套设备选用三台五层电梯轿厢群控，每台电梯轿厢都有一台PLC控制，PLC之间通过RS-485串行通信通信互换数据，电梯轿厢外呼统一管理，更为贴近实际中的楼宇电梯轿厢控制。
学生不但能够锻练常见故障检验和清除常见故障的能力，还能够了解多台PLC联机程序编写基本原理和提升程序编写专业技能水准。通过计算机网络、程序编写软件、考评系统软件、人机对战界面与硬件配置相互配合，充分反映了科学性、优秀性、实现了信息化、网络化、智能化化、监管性、实时性、扩展性、互动交流性、系统性、安全性和智能化考评评分等作用。
本设备选用交流变频调速器与PLC通过电源开关量或数字量两种方式开展控制，而且设定了普遍的几十项电源电路常见故障供学生实操。整套设备选用三台五层群控电梯轿厢，每部电梯轿厢都由一台PLC控制，PLC之间通过RS-485串行通信通信卡互换数据，电梯轿厢外呼统一管理，贴近实际中的楼宇电梯轿厢控制。通过它，学生不但能够提升常见故障的检验和清除能力，还能够了解多台PLC联机程序编写基本原理进而提升程序编写专业技能。整套系统的通信插口选用开放式结构，且能够联入教学网络中，能够成为楼宇智能化化控制系统的一部分。该套系统配置智能化考评软件系统，能够在计算机上开展智能化考评。可用于大中专学校、技校、职业类型学校或电梯轿厢专业使用。
二、技术主要参数
1、工作开关电源：AC380V±5%(三相五线)50Hz
2.额定电流量：5A
3.环境环境温度：-10℃～40℃
4.相对环境湿度：≤90%
5.外形尺寸：1980×660×3000mm
6.控制柜：800×480×1850mm
7.变频器：FR-A740-0.75KW
8.ＰＬＣ：三菱FX
9.控制方式：电源开关量/数字量双控及VVVF技术
10.层数：五层五站×三台
11.曳引机输出功率：90W/380V
12.设备净重：700Kg
三、产品结构
1、井道架构：等同于电梯轿厢粘附的建筑物，为电梯轿厢给予支承，固定不动导轨，选用钢架结构。
2.曳引机：坐落于柜架顶端，是电梯轿厢的驱动力设备，组装在两条承重梁上。主要由以下部分构成。
3.电动式机：鼠笼式三相磁感应电动式机，选用变频变压(VVVF)推动方式，电梯轿厢启动时，变器使定子电流量頻率从极低頻率开始，按控制要求升高到额定頻率，减速时，使转速相从额定頻率开始平滑地降低到零，实现电梯轿厢平层，确保了电梯轿厢运作稳定，仿真模拟真实电优良的舒服感。
4.制动器：只在电梯轿厢通电运行时松闸，当电梯轿厢终止时制动，并维持轿厢部位不会改变，工作电压为AC220V。
5.控制器：选用蜗轮蜗杆减速器，具有精度高、效率高、噪声低的特点。
6.曳引轮：绳槽为半圆槽，给予钢丝绳与绳轮之间的磨擦力。
7.变频器：依据PLC得出的命令，对电机的运作頻率、电压开展调制，使电机均衡。
8.可编程序控制器(PLC)：控制电梯轿厢的运作情况，依据内呼或外呼数据信号，对电梯轿厢的部位开展逻辑性判断，随后得出运作命令，使电梯轿厢实现回复呼梯数据信号、顺向载停、反向保存数据信号、全自动关门等作用。
9.安全及门锁回路：由汽车继电器回路构成，门锁、急停电源开关的通断决定安全回路的正常与否，以使PLC判断电梯轿厢是不是处在安全情况。
10.导轨：各自有轿厢导轨和对重导轨确保轿厢及对重作竖直运动。
11.轿厢：由曳引钢丝绳悬架，通过曳引轮另一端联接对重，在导轨上运作，轿厢装备全自动门，门上装有互锁电源开关，当门关掉后电梯轿厢才可以运行，门上也有安全触板，当关门过程中遇到阻碍物时，轿门立刻打开。
12.对重：与轿厢联接，作用是均衡轿厢的净重。
13.层门：门上有门锁电源开关，当层门关掉后，电梯轿厢才可以运行。
14.控制箱：设在井道正面左侧，仿真模拟乘客在轿厢内选层的数据信号键入设备
15.数字显层器：七段数码管显示轿厢所属楼房“1”、“2”、“3”、“4”、“5”选层按钮、电源开关门铵钮
16.方向标示灯：电梯轿厢运作方向标示
17.过重标示灯：电梯轿厢过重时标示(带声音警报)
18.开关电源锁：电源开关电梯轿厢开关电源，即首层外呼盒
19.减速数据信号系统：由永磁磁感应器组成，给予轿厢停层部位数据信号
20.终端保护电源开关：磁感应器给予电梯轿厢运作终端数据信号，电梯轿厢超出它时，安全回路及开关电源被断开，确保电梯轿厢不超过终端。
电梯群控系统的基本原理是利用现代计算机、通信和控制技术，对电梯的运行进行智能化管理和控制，以提高电梯的运行效率和服务质量。
电梯群控系统通过采集每台电梯的位置、运行方向、载重、速度、梯内呼叫信号等信息，并将这些信息传输到上层软件进行处理和分析。根据当前的状态信息，系统采用一定的调配策略，通过算法分析出哪台电梯响应此呼叫信号会使电梯系统得到最优的性能，再将此厅外呼叫信号分配给该电梯控制器。这样，系统可以实现对多部电梯的统一管理和调度，使得电梯的运行更加高效、快捷和安全。
此外，电梯群控系统还具有一些特殊的功能，比如：
交通模式识别：通过对电梯乘客的需求进行预测，识别出不同的交通模式，例如上升峰值、下降峰值或是其他混合模式。
节能控制：通过对电梯的运行状态进行监测和分析，采取相应的节能措施，如调整电梯的运行速度、减少不必要的停靠次数等，以降低电梯的能耗。
远程监控和维护：通过网络技术，实现对电梯的远程监控和维护，及时发现和处理电梯的故障，提高电梯的可靠性和安全性。
总之，电梯群控系统是一种利用现代科技手段对电梯进行智能化管理和控制的系统，可以提高电梯的运行效率和服务质量，降低能源消耗和运维成本，同时提升用户体验和安全性。
