一、设备主要参数及特性：

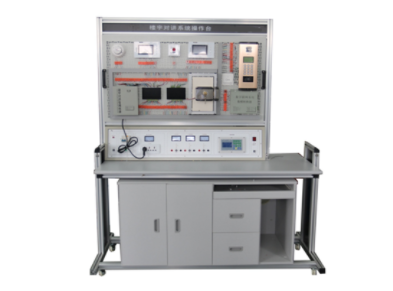

设备构成：楼宇对讲实训系统选用开放式和拆装式结构设计，选用铝铝合金型材+网孔板结构，桌面为高級防火安全防潮板，耐磨高相对密度板，结构牢固，配有常见开关电源控制柜，能对各系统开展供电系统、布线、调节运作和维护保养实训和考评。设备有设备备柜，用以置放工具、储放材料等，实训桌还配有四个万向轮和四个固定不动调整机构，有利于移运和固定不动，有益于实训室部署。本系统控制部分全部选用实物，控制目标选用防真门模型，全部实训设备主要由对讲主机、连接网络板、可视开关电源、可视户机、网络控制器、计算机中心软件系统等构成
2.系统实训作用：能开展各种楼宇对讲系统操作演试、可视对讲机的组装与联接、非可视对讲机的组装与联接、安防对讲机的组装与联接、可视门口机的组装与联接、门禁系统的组装与联接，电机控制锁、灵性锁的工作基本原理及组装调节，楼宇对讲及门禁系统管理软件的使用方式、配电线路的设计与联接、常见故障的设定、判断及清除等试验和实训，并可与一卡通及住宅小区系列产品中的其它设备连接网络开展各种综合实训。
3.该系统集成化远程控制试验台开关电源管理系统，通过手机或其他移动终端系统监管查询学生试验台的开关电源电源开关情况；独立打开关掉学生试验台开关电源；全部打开或全部关掉试验台开关电源作用；按时打开关掉开关电源作用。
4.该系统还可通过PC控制终端开展实训考评，也可通过手持移动控制终端开展实训考评，可随意设置任意一处与电机控制模块管脚相关的各种普遍常见故障，常见故障种类包含：配电线路断路、对地短路故障、触碰欠佳，偶发等常见故障状况。每套推动模块能够设定8路大电流量5A的引路常见故障、16路小电流量2A的数据信号通路的引路、欠佳、偶发、短路故障等常见故障，共24路故障设定。可依据需求拓展设定64路大电流量5A的引路常见故障、128路小电流量2A的数据信号通路的引路、欠佳、偶发、短路故障等常见故障，共192路常见故障设定。可依据用户使用要求调节常见故障设定点的总数和常见故障设定种类。
5.所有配置推动模块的实训设备，均可通过内置的专用型新式无线网络数据传送模块无线网络组网，实现远程控制集中化管理。
6.用户可选择通过无线网络或RS-232串口通信通信与其它实训设备配套设施的无线网络常见故障设定控制系统构成一个网络，系统能够联机考评也能够脱机考评，通过主控芯片计算机控制每一台实训设备的常见故障设定、常见故障清除、主要参数设置、远程控制启动、信息意见反馈、考评得分等作用。
二、系统技术指标值：1.工作电压：单相三线220V±5%50Hz2.整机容积：＜300W3.外型尺寸：160×70×180cm34.安全保护：具有走电全自动保护设备5.常见故障设定：具有常见故障设定系统
三、能够做的实训项目
门口机组装操作2.可视分机组装操作3.非视分机组装操作4.计算机管理中心软件操作5.各类摄像头的组装调节操作6.按布线图系统布线操作7.系统调节操作8.分机设定号码操作9.门口机呼叫分机操作10.分机呼叫管理机操作11.门口机与管理机间操作12.软件警报处理设定操作13.配电线路及设备常见故障的判断与处理14.设计并组装一个简单应用系统
四、主要配备设备主要参数：
五颜六色可视数码ID刷卡主机：对讲主机一套，采用的是工程上使用的主流产品。并要具有安防作用住宅小区计算机管理中心，还需要具有下述作用和特点：主机机壳选用不锈钢原材料。总体结构和内部结构设计合理，有利于组装和检修。主机板选用双面包装印刷电源电路板，键盘与主机板一体化，主机板和其他部分联接选用接插件，有利于组装和检修。分机和主机呼叫号码选用弹性编码方式，以融入各种不同结构的应用。主机开锁密码由管理中心随便变更。开关电源供货器为不中断直流稳压开关电源，当断电时开关电源供货器全自动转换为蓄电池供电系统，配有蓄电池过充电和过充放电和限流保护电源电路。采用双组开关电源供电系统技术，即短视频部分单独供电系统，提升短视频部分的抗影响特性。选用短视频变大器和分派器，使图象数据信号开展合理的阻抗配对和做到远距离的有效传送，保证图象质量。系统选用模块化设计，可视分机与非可视分机可兼容于同一个系统。可视分机配有4防区警报控制器，警报器控制作用强，使用便捷。管理中心可联接个人计算机，使用智能化住宅小区管理系统软件。
（1）可视对讲：主机呼叫分机实现可视对讲。（2）遥控开锁：分机和管理中心机可遥控开锁。（3）密码开锁：由管理员随便改动开锁密码。（4）管理中心呼叫/监控：管理中心可呼叫/监控主机，也可呼叫分机。（5）分机呼叫/应急警报：分机可向管理中心呼叫/应急警报。（6）监控：分机监控主机。（7）安防连接网络：分机内置的警报控制器所联接的检测器被开启后，全自动向管理中心警报，分机联接的警号也传出警报声。（8）多特性防区：分机内置4防区，4个防区的特性各自为：①延时防区②24小时防区。分机警报密码撤布防及改动作用：（9）环境环境温度：－20～＋55℃（10）相对环境湿度：45％～95％（11）空气压力：86～106Kpa分机使用环境：（12）环境环境温度：－10～＋55℃（13）相对环境湿度：45％～95％（14）空气压力：86～106Kpa机壳防护级别：（15）主机：IP33（16）分机：IP30音频特点：（17）谐波失真：≤5％（18）回复通道频率稳定度：≥35dB（19）主呼通道频率稳定度：≥40dB（20）回复通道音频导出不失真输出功率≥100mW（21）主呼通道音频导出不失真输出功率≥5mW（22）振铃声压：≥70dB短视频特点：（23）摄像头：1/3”黑白广角CCD，内置红外线LED照明灯具，分析度>380TVL最低照度<0.1LUX。（24）黑白显示器：4”扁平CRT，分析度>450TVL。开关电源供货器：（25）键入：交流220V±10%（26）导出：直流12V±10%（非电池供电系统时）（27）电瓶：免维护保养蓄电池，一个12V7Ah。（28）分机内置警报控制器：4防区。警报器主要主要参数：四个防区（29）四个防区特性：24小时防区，延时防区（30）延时防区延时时长：30秒密码撤布防作用，密码可改动。其他主要参数：（31）配线方式：管理中心到主机为（2+2）系统总线+1根短视频线，主机至层间分派器为8系统总线，主机至短视频变大器、分派器为1短视频线，可视开关电源至短视频变大器、分派器、用户分机为2+2开关电源线，层间分派器至用户分机为5线，短视频分派器至用户分机为1短视频线。（32）开锁作用：分机开锁、主机密码开锁、管理中心开锁（33）管理中心带载能力：最多99主机（34）主机带载能力：最多256个层间分派器。（可依据用户要求开展拓展）（35）层间分派器带载能力：2、4、8个分机。
2.连接网络变换器：连接网络板一套，采用的是工程上使用的主流产品。
3.门禁专用型开关电源：可视开关电源一套，采用的是工程上使用的主流产品。
4.五颜六色高清4.3寸室内分机(带2防区)：可视户机带安防2套，采用的是工程上使用的主流产品。
5.五颜六色高清4.3寸室内分机(带8防区)：对讲户机二套，采用的是工程上使用的主流产品。
6.层间分派器：层间分派器一套，采用的是工程上使用的主流产品。
7.网络控制器：网络控制器一套，采用的是工程上使用的主流产品。
8.计算机中心软件：计算机中心软件一套，采用的是工程上使用的主流产品。
9.DJ2CR电机控制锁：电机控制锁一套，采用的是工程上使用的主流产品，并要配立体式模型门。10.SCK-01出门按钮：出门按钮1只，
采用的是工程上使用的主流产品。（1）系统技术主要参数：①键入开关电源：AC220V±15%，50Hz②环境环境温度：-20℃～+45℃③设备容积：＜1kVA④安全保护：具有走电全自动保护设备（2）实际能够实训以下具体内容：①楼宇对讲门禁系统使用情况仿真模拟②可视分机的组装联接与使用③非可视分机的组装联接与使用④模块门口机的组装联接与使用⑤管理中心机的组装联接与使用⑥适配器的组装联接与使用⑦系统开关电源和主机开关电源的组装联接与使用⑧煤气检测器、门磁、应急按钮的组装与使用⑨电机控制锁的组装与联接⑩按配电线路图将各部分联线⑪上位机软件的组装与使用⑫ID卡门禁⑬室内安防⑭管理中心机的干涉⑮系统常见故障的判断与处理⑯系统开放，布线灵活⑰作用：可视对讲与非可视对讲混装，并可实现呼叫、对讲、监控、密码开锁、刷卡开锁、遥控开锁、家居家具警报、警报时长显示、刷卡信息、警报信息全自动储存等作用，具有与住宅小区管理中心互连的作用，可实现住宅小区的连接网络管理实训
楼宇对讲门禁系统的工作原理是来访者通过楼下的单元门口机呼叫住户，并进行实时通话。住户可以通过室内对讲机控制楼下单元门的电锁开启。同时，小区管理处的管理机可以随时接收住户的呼叫和报警信号，也可以呼叫小区内的任一住户并进行实时通话。此外，管理机还可以通过远程遥控开启每个单元门的门锁。
整套楼宇对讲系统由单元门口机、围墙机（又称小区门口机）、室内对讲机、中间设备、电控锁和管理主机等六个部分组成。其中，单元门口机安装在单元门口大堂入口处，围墙机安装在小区门口，室内对讲机安装在住户室内，中间设备安装在弱电井房内，电控锁是整套系统的执行部分，管理主机则放在管理处进行远程操控智能安防。
楼宇对讲门禁系统不仅增强了小区住宅安全的保卫工作，而且方便了住户，减少了许多不必要的上下楼麻烦。
