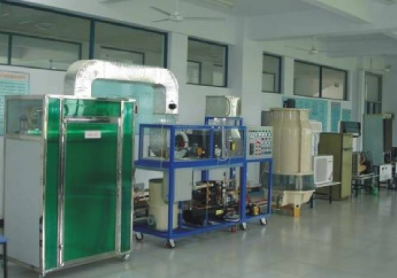

一、产品简述“KCLY-37型中央空调全自动控制实训设备（DDC控制）”集DDC控制、制冷系统、过程控制、工程组态技术于一体。它由控制平台、仿真模拟屋子、制冷系统、供热系统、循环系统水系统及气体处理系统等构成。控制平台选用DDC加控制目标结构，能够进行不同方式下的中央空调实训。适宜职业类型学校、培训机构制冷类专业（技术工种）《制冷设备检修工（高級）》、《制冷设备基本原理与检修》、《制冷空调设备操作组装与检修》、《中央空调工（中级、高級）》和《中央空调系统操作员》等的实操培训。培养把握空调与制冷技术的专业理论知识和综合实践能力，从业空调与制冷设备的组装、调节、维护保养、检修、技术升级和更新改造设计等层面的专业技能应用型人才。
二、系统特点
系统选用敞开式设计，控制电源电路、制冷管道系统及气体处理系统直接呈现出来，元器件贴有名字标志，学生可形象化认识各种现场元元器件及了解系统的工作步骤。
2.气体处理系统选用透明有机玻璃，可清晰了解气体处理机组内的结构及构件。
3.控制系统选用基于BACnet协议书的DDC控制器，这种控制方式不但能够使该系统单独工作，还能够联接到其它支持类似协议书产品组成的智能化建筑综合管理系统（IBMS），实现现场数据的收集和电源开关控制。
三、技术特性
键入开关电源：三相四线（或三相五线）～380V±10%50Hz2.工作环境：环境温度-10℃～+40℃相对环境湿度＜85%(25℃)海拔＜4000m3.系统容积：＜10kVA4.安全保护：配有电流量型走电保护、接地装置保护、相序保护、过载保护，安全合乎有关国家标准
四、系统配备
控制柜：铁质两层亚光密纹喷塑结构，结构牢固。前门选用透明设计，可观查到中央控制器(DDC主机)、触碰器、热保护器等控制元器件。面板上有总开关电源控制电源开关、电压表、电流量表、手动式旋纽电源开关、工作情况标示灯、系统步骤图及DDC主机模块。
2.交流开关电源：三相四线～380V开关电源供电系统，并配有走电保护器控制控制屏总开关电源。
3.控制系统：由电气设备控制、DDC控制器和计算机组态控制等构成。
4.实训目标由1套3匹水冷制冷机组、1套制冷水系统、1套冷冻水系统、1套气体处理系统、1套采暖系统等构成，实际配备如下所示：
序号 | 设备名称 | 数量 |
1 | 水冷制冷机组：由3匹半封闭压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，此外，管路中设有视液镜可观察制冷剂状态 | 1套 |
2 | 冷却水系统：由1台玻璃钢冷却水塔、2台管道离心水泵（一个常用、一个备用）及流量开关等组成 | 1套 |
3 | 冷冻水系统：由2台管道离心水泵、1套分水器、1套集水器、1台膨胀水箱、水流保护开关等 | 1套 |
4 | 供暖系统：由1套模拟锅炉、1套热水专用换热水泵、1套板式换热器等组成 | 1套 |
5 | 终端设备：由风机盘管及相应的温控器、电磁阀及铝合金风口等组成 | 1套 |
6 | 控制柜内置：由DDC主机、热继电器、交流接触器、控制开关和指示灯等组成 | 1套 |
7 | 空气处理系统：由过滤网、差压开关、温湿度传感器、电动调节风阀、表冷器、电加热器、送风机和风速传感器等组成 | 1套 |
8 | 模拟房间 | 1套 |
9 | 工业组态软件 | 1套 |
10 | DDC编程软件 | 1套 |
11 | 中央空调DDC应用程序 | 1套 |
12 | 中央空调组态应用程序 | 1套 |
5.测量仪表
(1)开关电源工况标示：给予系统电网监管交流电压表、水泵交流电流量表，缩小机运作交流电流量表等。
(2)制冷系统压力检验：给予2只真空泵压力表和1只双组压力控制器，精确测量范围各自为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力变化；对缩小机具有保护作用。
五、实训项目
中央空调的工作步骤和工作基本原理
2.中央空调的系统运作和维护保养
3.中央空调全自动控制步骤和控制基本原理
4.DDC控制器的程序编写、调节和应用
5.计算机组态监管的实现方式和具体应用
中央空调自动控制实训装置主要包括以下几个部分：
中央空调模拟控制系统：采用PLC控制可编程控制器+数据采集+力控组态软件+数据采集模块组成的多单元控制系统，实现对中央空调系统的多种功能模块组合控制。
传感器：用于采集中央空调系统的各种参数，如温度、湿度、压力、流量等，并将数据传输给控制系统。
执行器：根据控制系统的指令，调节中央空调系统的各种参数，如调节阀门开度、调节风机转速等。
计算机网络通讯系统：实现中央空调控制系统与上位机之间的数据传输和通讯，便于远程监控和管理。
实训教学软件：提供中央空调系统的基本原理、基础知识、管理、维护及维修方法等内容的教学，并可模拟中央空调系统的运行过程，便于学生进行实际操作训练。
中央空调模型：模拟中央空调系统的实际运行过程，包括制冷/热系统、循环水系统和空气处理系统等，便于学生进行实际操作训练。
总之，中央空调自动控制实训装置是一个集成了传感器技术、计算机技术、网络通信技术和自动化控制技术的综合系统，可为学生提供一个全面的中央空调自动控制技术实践平台。
