一．产品介绍
本实训系统以原机总成实物为基础，解剖各系统关键位置，剖面涂不同颜色，突显结构层级，可对各系统开展基本原理与结构展现。可用于各种类学校及培训机构对原机各系统结构理论和检修实训的实训教学需要。
二、技术规格型号
1、外形尺寸：800×600×800mm(长×宽×高)
2、驱动力开关电源：单相
3、单相减速电动式机：
4、电压：AC220V
5、功率：250KW
6、转速：15转/分
7、工作环境温度：-40℃～+50℃
三．解剖位置明细：
1、发动机解剖位置：缸体（活塞与曲轴运作外可观查）；气门室盖（凸轮轴运作外可观查）；汽缸盖（进排气管门运作外可观查）；进排气管歧管与滤清器；发电量机与水泵；正时机构（正时机构运作外可观查）；
2、变速器解剖位置：换档同歩（运作外可观查）；
3、车身解剖位置：对半解剖解剖（运作件外可观查）；前盖对对半解剖，（外可观查发动机）；
4、仪表台解剖位置：解剖仪表台，外可观查家用电器件；
5、悬架解剖位置：解剖悬架外围部位，外可观查前后悬架元器件；
6、保存位置：家用电器件的配电线路完好无损正常；车轮完好无损；
四、基本配置(每台)
序号 | 名称 | 规格型号 | 单位 | 数量 |

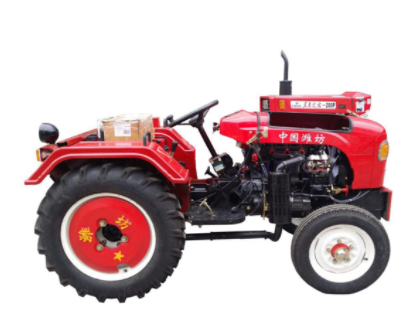

1 | 解剖的拖拉机整机总成 | 250拖拉机(新机)，附件齐全 | 套 | 1 |
2 | 支援装置 | 2T | 只 | 2 |
3 | 单相减速电动机 | 220V功率240W，转速15转/分 | 套 | 1 |
4 | 驱动机构(带安全防护罩) | 套 | 1 | |
5 | 电器装置 | 原机，功能正常。 | 套 | 1 |
6 | 漏电保护开关 | DZ47LE-32 | 套 | 1 |
拖拉机是一种农业机械，其结构主要包括发动机、底盘和车身电气设备。
发动机是拖拉机的动力来源，它通过将燃烧产生的热能转变为机械能，驱动拖拉机行驶。拖拉机的发动机多为柴油机，其结构包括机体与气缸盖、曲柄连杆机构、配气机构、燃油供给系统、润滑与冷却系统等部分。
拖拉机的底盘是支撑和连接发动机、传动系统和轮轴的关键部分。底盘包括传动轴、半轴、差速器、变速箱、轮胎等部件。在装配拖拉机时，需要将发动机的动力传递到底盘，并确保底盘的牢固性和稳定性。
车身电气设备包括电源系统、照明系统、信号系统和安全设备等。这些设备对拖拉机的正常运行和驾驶员的安全至关重要。
在装配拖拉机时，需要注意以下几点：
保证所有部件的完整性和清洁度，确保无残留物和污垢；
正确安装驱动齿轮，将驱动齿轮内花键加工有30°倒角的一端朝向驱动轮一侧，避免引起207轴承早期损坏；
确保轴承、衬套安装正确，带有防尘罩的轴承（如离合器的60204、60206轴承等）有密封片的一面应朝从动盘，以防黄油窜入打滑；
正确安装轴、轴座，有些轴与轴座看去似乎不需辨别方向，如调速器齿轴、摇臂轴座等，实际上应该按方向安装；
确保转向横拉杆接头正确安装，将内孔为左螺纹的右转向拉杆接头装在拖拉机右边（前进方向），以保证总装后调整前束的需要；
严格按照生产厂家提供的说明进行装配，不要随意更改或替换部件。
总之，拖拉机的结构和装配是非常复杂和专业的过程，需要由专业人员进行操作。在装配和使用拖拉机时，必须注意安全，遵循相关规定和操作要求，确保拖拉机的正常运行和人员的安全。
