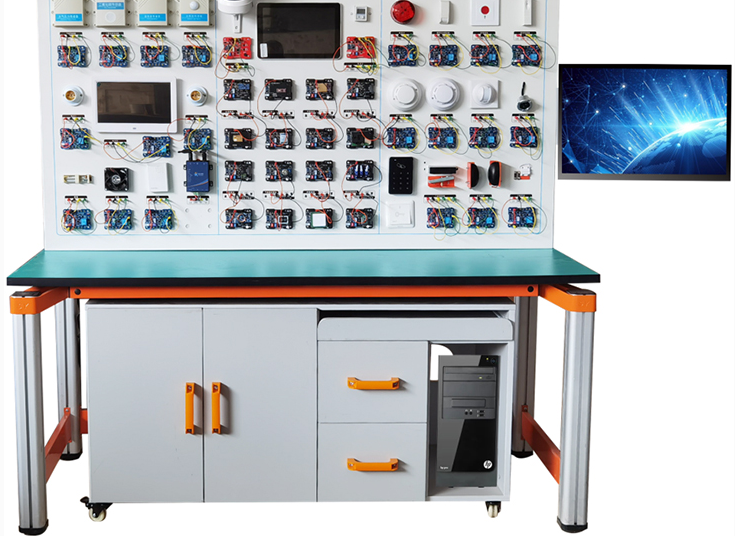

物联网网综合应用实训系统、物联网网综合实训室由物联网网工程应用创新系统、物连接网络关键技术试验台、物联网网多网技术综合教学开发平台构成。通过对认知鉴别、通信传送、组网技术及其数据分析的物联网网递进构架体系开展创新研发和生产设计。融合无线网络射频鉴别技术、传感器网技术、短距离无线网络通信技术、移动付款技术、家用智能化化、城市管理等领域，产生了一套详细的融实训创新为一体的教学开发系统。总体尺寸：长1983mm*高1740mm*宽100mm

一、硬件配置资源

1、核心网关区

（1）CPU：选用当下阶段市场上最主流的i.MX6处理器，具有图象硬件配置加快器与原生千兆以太网，ARM?Cortex-A9构架；

（2）主频：1GHz；

（3）内存：1GB的DDR3；

（4）EMMC：8G；

（5）开关电源管理处理芯片：i.MX6专用型开关电源管理处理芯片MMPF0100F0EP，为处理器及系统其他设备给予开关电源；

（6）显示设备：10.1寸电容器触碰屏；

（7）插口资源：3个UART插口，1个用以调节终端，2个做其他主要用途；千兆以太网插口，传送速率：10M/100M/1000Mb/s；500WCMOS摄像头插口，短视频编解码键入插口；LVDS，LCD显示屏插口；4个USBHOST插口，1个USBOTG插口；SDCard插口；音频耳机插口，MIC插口；板载3G，WIFI，蓝牙模块；ZIGBEE模块，用以与外部设备开展无线网络通信；VGA插口；1个RS485插口，1个CAN系统总线插口；HDMI插口；板载JTAG调节插口；

（8）其他：板载陀螺仪传感器器；

2、基础实验区

（1）Zigbee模块：16个l标配CC2530模块16个，内置提高型8位51单片机设计和RF收发器；l带有丰富的I/O端口号、内置环境温度传感器器、串口通信、A/D和各种常见外围插口等；l合乎IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；l无线网络数据传送速率约为20~250kb/s，通信距离在30~300米左右；l具有片内128/256K的可程序编写Flash，和8K的RAM；l工作电压2.0V-3.6V，超低功能损耗，支持休眠及唤起作用

（2）二氧化碳传感器器：1个l主要处理芯片：LM393,MG811二氧化碳汽体磁感应摄像头l工作电压：DC5V；l具有TTL脉冲信号数据信号灯导出标示，工作电压数据信号灯标示；l双路数据信号导出（仿真模拟量数据信号和TTL多少脉冲信号数据信号）；lTTL脉冲信号导出有效数据信号为低脉冲信号。（当检验汽体浓度值超出设置值时，导出低电平时数据信号鲜红色标示灯亮，该口可直接接单片机设计IO）；l对二氧化碳具有很高的灵巧度和优良的选择性；l具有长期性的使用使用寿命和靠谱的稳定性；l迅速的回应恢复特点；l瓷器摄像头能够插拔设计，便捷拆换，隔热保温散热更好；l带环境温度赔偿导出，标称环境温度环境下TCOM导出为VCC/2电压，当环境环境温度变化时，导出电压数据信号变化，环境温度变化量变换为相匹配电压导出变化量，进而通过程序补该环境温度变化量，控制摄像头更有效的检验；

（3）阳光照射强度传感器器：1个l两线式串行通信系统总线插口的数字型光强度传感器器集成化电源电路，能够运用它的高分辨率检测比较大范围的光强度变化。l贴近视觉灵巧度的光谱仪灵巧度特点(最高值灵巧度光波长典型值:560nm)。l导出相匹配色度的数字值。l相匹配普遍的键入光范围(等同于1-65535lx)。l通过减少输出功率作用,实现低电流量化。l通过50Hz/60Hz除光噪声作用实现稳定的测定l支持1.8V逻辑性键入插口。l无需其他外部件。l灯源依赖性弱l可调的精确测量结论影响比较大的因素为光通道尺寸。l最小偏差变化在±20%l受红外线线影响小

（4）声响/感光传感器器：1个l可检验声音和阳光照射强度，并具有警报标示灯，能够应用在道路交通出行光源检验，楼宇声光检验等领域。l最大电压150VDCl最大功能损耗100mWl环境环境温度-30℃～+70℃l光谱仪最高值540nml亮电阻器20～30KΩl暗电阻器2MΩl相应时长：升高沿20ms，降低沿30ms

（5）空气压力传感器器：1个l肯定精度最低能够做到0.03hPa，而且耗电量极低，只有3μA。l选用强劲的8-pin瓷器无引线处理芯片承重（LCC）超薄封装，能够通过I2C系统总线直接与各种微处理器相接。l压力范围：300－1100hPa（海拔9000米至-500米）l开关电源电压：1.8V－3.6V（VDDA）1.62V－3.6V（VDDD）lLCC8封装：无铅瓷器载体封装（LCC）l尺寸：5.0mmx5.0x1.2mml低功能损耗：5μA在标准方式l高精度:低功能损耗方式下，分辨率为0.06hPa（0.5米）l高线形方式下，分辨率为0.03hPa（0.25米）l无铅，合乎RoHS规范，l反映时长：7.5msl休眠电流量：0.1μAl无需外部钟表电源电路

（6）烟尘传感器器：1个l选用三角精确测量基本原理。l回应时长:39msl外宽:44.75mml外部深层:13.5mml外部长短/高度:13mml工作环境温度敏:-10°Cl工作环境温度最高:60°Cl工作环境温度范围:-10°C到+60°Cl检测距离:80cml开关电源电压最大:5.5Vl开关电源电压最小:4.5Vl开关电源电流量:40mA

（7）紫外线传感器器：1个l专为需要高靠谱性和精准性精确测量紫外线指数值（UVI）的场所所设计；l适宜精确测量阳光光紫外线强度总数；l对比世界卫生组织紫外线指数值分级标准l检验UV光波长：200-370nm；l回应极快、全交换性；l选用具有固体汇聚物结构、防潮防污易清理；l线形电压数据信号导出；l工作电压：DC3-5Vl导出电压：DC0-1Vl检测精度：±1UVINDEXl工作电流量：典型值0.06mA最大值0.1mAl回应光波长：200nm-370nml工作稳定：-20℃-85℃l回应时长：低于0.5秒

（8）红外线对射传感器器：1个l红外线对射传感器器使用红外线线发送管不断供电系统，当接受管被遮挡时，导出高脉冲信号，反则则导出低脉冲信号。l工作电压是：1.5～4.5Vl工作电流量是：20MAl工作环境温度是：-20～80度.l有效接受距离是：5mml接受视角是：正负60度

（9）雨雪天气传感器器：1个l选用单路低电压轨至轨l总体设计为键入/导出计算变大器l通过液态触碰短路故障开启脉冲信号数据信号

（10）磁场强度传感器器：1个l选用数字插口三轴磁阻传感器器l内置ASIC变大器l12位A/D变换器l数字量导出：2C数字量导出插口，设计使用十分便捷。l精度高：1－2度lOFFSET电源电路lSET/RESET电源电路l不容易出现磁饱和状况，不容易有累积偏差。l功能损耗低：供电系统电压1.8V,功能损耗睡眠质量方式--2.5微安精确测量方式--0.1mA
