单片机控制功能实训考核装置

单片机控制功能实训考核装置

单片机设计技术应用实训考评设备普遍应用于仪器设备仪表、家用家用电器、医疗器材设备、航空公司航天、专用型设备的智能化化管理及过程控制等领域。单片机设计技术应用实训考评设备、单片机设计应用技术试验室设备主要担负《单片机设计基本原理与应用》、《数字数据信号处理》、《数据信号与系统》等专业课程内容试验与课程内容设计，使学生把握单片机设计应用技术系统仿真综合试验的试验方式及其设计程序编写等专业技能。培养学生在单片机设计技术方向专业扩展的兴趣爱好和能力。

一、产品特点

1.单片机设计技术应用实训考评实训台依据国家职业类型标准中有关具体内容，将单片机设计应用技术、应用电子及无线网络电技术等课程内容通过工作任务训练有机融合在一起，实现将典型工作任务量化分析为多个子任务，给予丰富的实训模块模块，包含单片机设计（MCS51、STM32）、显示、传感器器、实行目标、按键电源开关、数据信号采样处理、无线网络通讯等模块，适宜各类高等职业类型学校的《单片机设计技术》、《电子技术应用》、《数字电子技术》、《仿真模拟电子技术》等课程内容的实训教学。2.实训模块模块选用单独的模块化、半开放式设计，各个模块中键入、导出及控制口的大部分管脚均选用防转柱及插座引出。可依据教学具体内容需要，任意选择实训模块开展组成设计，通过联线及撰写控制程序来进行，具有较强的创新性。3.实训模块模块由透明元器件盒及PCB板组成，元器件盒体由透明有机工程塑胶注塑而成，面板选用PCB板制做而成。导线插孔选用防转座引出，导线装有弹性插头可在模块上面插接，以确保靠谱联接开展各种实训，模块间选用排线或联接导线开展联接。

二、技术特性

1.键入开关电源：单相三线～220V±10%50Hz2.设备容积：＜1.0kVA3.外形尺寸：实训平台1600mm×700mm×1530mm、计算机桌560mm×600mm×1020mm4.安全保护：具有走电保护作用，安全性合乎有关国家标准

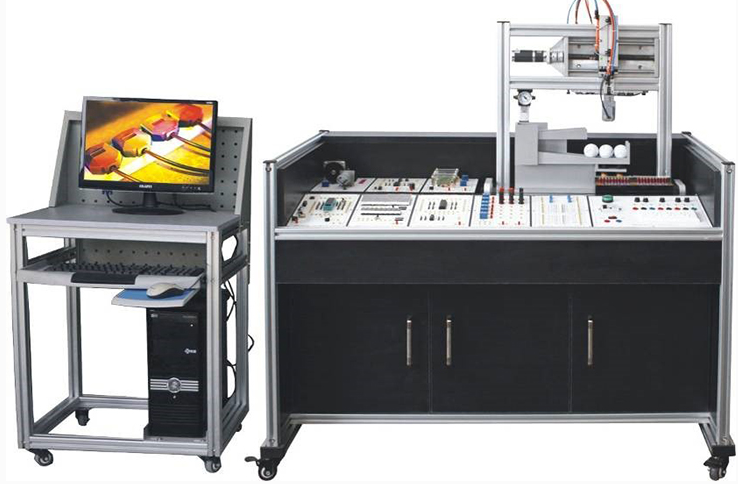

三、基本配备及作用本设备主要由实训屏、实训桌、开关电源挂件、直流开关电源/直流电压表挂件、仿真器挂件、直流调速闭环控制系统挂件、环境温度调整闭环控制系统挂件、步进电机控制系统挂件、数控开关电源研究系统挂件、实训挂板、实训模块、计算机桌、活动柜及零配件等构成。

四、本设备各个作用模块作用特点

（一）实训屏：选用工业型材结构，所有型材表面光洁，无凹形槽，选用两层结构，各自置放开关电源模块、实训模块及实训挂板等。

（二）实训桌：试验桌一桌两座，试验桌规格型号为1600（长）*700（宽）*800（高），试验桌主体结构全部选用高特性表面空气氧化的铝型材及一次成形铝压铸架构联接构件，联接构件选用压铸成形加工工艺（非电焊焊接加工工艺），经机生产加工、抛丸、喷砂，表面静电喷漆加工工艺，组装便捷、快捷，用户可自主DIY拼装。桌体立杆选用工业铝型材成形加工工艺，表面空气氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套设施塑胶堵头。桌面选用25mmE1级三聚氰胺饰面板，桌面板下设支撑点架构，承担力不低于200kg。配置存储柜，储放元器件及工具，存储柜底部4只高强度万向可制动PU脚轮，便捷移动。实训设备总体简约不简易，高档空气，合乎现代化产品审美和发展发展趋势。

（三）计算机桌：钢铝结构，装有4只万向轮，装有计算机后靠、键盘托、主机支撑架。

（四）存储柜：配置存储柜，储放实训模块及工具，存储柜底部4只高强度万向可制动PU脚轮，便捷移动。

（五）实训模块：

1、主机模块单片机设计选用爱特梅尔的AT89S52。该单片机设计内部配有256Byte的RAM和8KByte的FLASH、三个16位按时器，两个数据指针，片内集成化了一个看门狗电源电路。64KRAM拓展空间、64KROM拓展空间；32个IO口，6个向量终断源；0~33MHz的工作頻率，三级程序数据加密作用；工作电压4.0V~5.5V。使用DIP40封装有利于拆换处理芯片及仿真。并设计有在系统免费下载设计插口，通过USB免费下载器能够便捷地开展程序编写，无需把单片机设计从电源电路上取下。该模块上还放有串行通信通讯插口，该插口早已加入升压电源电路，能够直接与计算机通讯，飞利浦单片机设计和宏晶单片机设计也能够通过此口开展程序免费下载。校准电源电路上加有手动式校准按扭，能够直接校准操作。模块上还配有有源蜂鸣器推动电源电路，直接给固定不动脉冲信号就能够传出声响。

2、开关电源模块开关电源模块选用线形开关电源和电源开关开关电源两种开关电源。单片机设计等处理芯片选用线形开关电源供电系统，能够有效降低因开关电源影响引的程序跑飞。电机等大输出功率元器件选用电源开关开关电源供电系统，保证给予充足的输出功率。开关电源选用走电保护电源开关作为总控制，安全靠谱。用船形电源开关独立控制低压电，市电与低压电分离控制。该模块一共有三组彼此单独的低压开关电源，其中有两组是正负双开关电源导出。面板上置放了一个AC220导出插板，能够同时挂接三个仪器设备仪表。其中每组开关电源都有商业保险丝作过载保护。

3、仿真器模块配置有高特性单片机设计仿真器，能够全作用仿真MCS51系列产品单片机设计，也能够软件仿真；软件为中国自主研发，能够很好的支持中文，支持关键字提醒，全自动进行标记配对等作用。支持64K程序详细地址中断点、64K源程序有效行中断点和64K临时性中断点，单片机设计内部寄存器情况一目了然。主机与计算机选用流行的USB插口。

4、显示模块该模块不管从最基本的显示元器件LED发亮二极管，或是到最高級的LCD显示屏都包括在内。实际配备为8位跑马灯（逻辑性脉冲信号标示）、8位数码管动态性显示、16×32点阵式LED屏、1602字符型液晶显示屏显示屏、128×64绘图液晶显示屏显示屏。单片机设计常见的显示元器件全部包括在内，使学习者能够触碰所有的显示方案，设计人机对战界面时能够得心应手。

5、汽车继电器模块汽车继电器是常见的实行元器件，也是常见的防护元器件，它能用低压控制高压电源电路，远程控制转换强电电源电路情况优势，同时它的实行元器件又是一个线圈，在通电及关闭电源时会产生电磁影响。因此汽车继电器模块在集成化了推动电源电路的基础上提升了光学防护措施。该模块一共有6路汽车继电器，每个汽车继电器的电源开关触点全部引出，并明确标示；每个汽车继电器还配有工作标示灯，那一路汽车继电器在通电工作使人一目了然。六组汽车继电器中有两组为AC220控制的汽车继电器，能够控制交流电机的正反转及终止，通过变换头能够联接电子联线。此外四组为电子联线座导出。汽车继电器触点容积250V/6A、DC28V/12A

6、命令模块命令模块上置放了单片机设计常见的键入元器件，其中有8个单独键盘插口，8路8位电源开关量键入，4*4矩形键盘插口，能够满足学生从基础到高級，从简易到复杂的实训要求。假如用户需要大量的按键或需要更加复杂的设计，则能够选用该模块的PS2键盘鼠标插口开展拓展。

7、ADC/DAC模块ADC/DAC模块上设计了两种变换处理芯片ADC0809和DAC0832。为了有利于调节程序和硬件配置，板载了三个作用子模块：0-5V仿真模拟电压导出、8级别LED脉冲信号标示器和有源钟表产生器。ADC0809试验时能够用有源钟表产生器作为处理芯片的钟表，能够用0-5V仿真模拟电压导出作为仿真模拟量，用8级别LED脉冲信号标示作为仿真模拟量尺寸的标示；DAC0832试验时，能够将处理芯片的导出接在8级别LED脉冲信号标示器上，变换结论是不是正常一目了然。

8、交直流电机控制模块该模块能够进行两种电机的控制试验，各自是24V直流减速电机和220V交流减速电机。每种电机的转盘下面放有光学电源开关计数器，能够用单片机设计认知其部位和旋转了多少圈。每个电机控制配电线路中配有超程保护键入端口号，在与水准移动设备组成试验时能够有效保护电机和机构的安全。

9、步进电机控制模块该模块配有一只24V两相步进电机和大输出功率步进电机推动器。模块更改了电机的轴转式运作方式，选用了一个水准移动机构，该机构能够把电机的轴转改成水准直线运动，并且用铝直尺的刻度标示。该模块还能够做闭环控制控制的试验项目，由于在运动机构上装有认知距离的闭环控制元器件。同时设计了一个超程保护电源电路，当机构走到一个程序不可知情况时，可全自动关掉电机开关电源，防止机构超程毁坏。直线运动机构上带了左右限位导出端子，供单片机设计查询情况。

10、传感器器配接模块(4路传感器器插口)传感器器配接模块是专为传感器器的配接和电气设备防护而设计的一块电源电路模块，该模块一共有两组16路光学防护IO口，每个光学防护IO口均可仿PLC与24V开关电源供电系统的传感器器联接。并配有四路传感器器变换插口用以工业传感器器的联接。
