一、产品简述

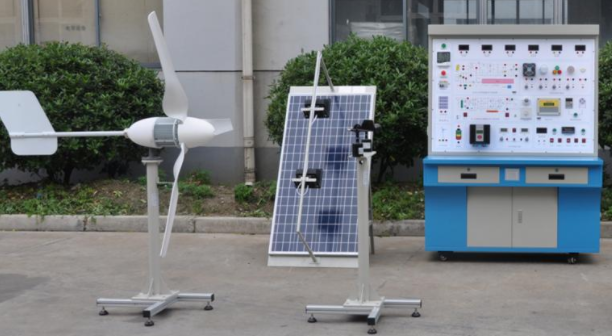

本产品是集于阳光能发电量及风力发电量为一体的新式教学试验系统。可进行风力发电量和阳光能发电量及基站的供电系统及并网逆变开关电源系统集成化的有关试验及教学演试。能够帮助学生，进一步了解风力发电量及阳光能光伏发电量系统的理念、系统集成化基本原理、模块构成、构件认知能力等层面的学习和工程具体应用专业技能。
1、产品特点
（1）系统试验平台集成化了室内温/环境湿度仪，风速精确测量、阳光照射度精确测量系统，让使用者操作下去更形象化。
（2）系统选用32位数字化DSP技术，对蓄电池充充放电开展全智能化化的管理。
（3）系统DC-AC并网同歩开关电源，选用高频率单脉冲调制技术。具有小容积、高效率及高输出功率因数导出。
（4）系统面板上选用形象化的数字表和液晶显示屏显示，让用户了解当前系统工作情况。
（5）系统上的离网开关电源能够为用户给予交流110V/220V纯正弦波交流电能。
（6）风光相辅相成并网发电量实训系统，能够让实训学生自主拆装移动，使用简便、无噪声、无污染。
（7）系统提升市电与风光相辅相成发电量转换模块，让试验更具有操作性。
（8）提升分布式供电系统基本原理与试验电源电路，让学生提升对新知识的了解
一、主要技术规格型号主要参数
1、系统规格型号
（1）系统工作电压：12/24VDC220VAC
（2）系统最大电流量：50A
（3）系统最大输出功率：900W
2、单晶硅阳光能电池规格型号
（1）部件尺寸(L*W*H)：680*100*28mm（2）输出功率：100W（3）工作电压：17.05±0.5V（4）工作电流量：5.2±0.10A（5）短路故障电流量：5.85±0.10A（6）引路电压：21±0.5V（7）仿真模拟小阳光模块：220VAC500W金卤灯或1000W自然色阳光投光灯
3、风机力发电量机主要参数（1）额定输出功率：400(W)（2）额定电压：12/24(V)（3）额定电流量：33.3/16.7（A）（4）风轮直徑：1.65(m)（5）运行风速：1.5(m/s)（6）额定风速：9.6(m/s)（7）安全风速：35(m/s)（8）工作形式：永磁同歩发电量机（9）风叶转动方向：顺时针（10）风叶总数：3（片）（11）风叶原材料：玻璃提高聚丙烯原材料（12）电机原材料：铝铝合金&不锈钢4、仿真模拟风洞模块（1）排风量：32073mз/h（2）气压：388Pa（3）转速：1440r/min（4）输出功率：2.2kW（5）可调风速：0～13级持续可调4、风光相辅相成控制器规格型号（1）工作电压：24VDC（2）充电输出功率：1000W（3）光伏输出功率：150W（4）风机输出功率：450W（5）充电方式：PWM脉宽调制（6）充电最大电流量35A（7）过放保护电压11V（8）过放恢复电压12.6V（9）导出保护电压16V（10）卸载开始电压（出厂值）15.5V（11）卸载开始电流量（出厂值）15A（12）控制器配有蓄电池过充、过充放电保护、蓄电池引路保护、负荷过电压保护、夜间防反充电保护、导出短路故障保护、电池接反保护、欠压和过压防震荡保护、平衡充电、环境温度赔偿、光控电源开关作用；（13）负荷为100W以下的12V/24V直流负荷，控制模块一通道为常开导出，另一通道为多类按时导出（光控开、光控关，按时开、按时关，）。5、离网逆变开关电源（1）直流键入电压：9～16VDC电压可选（2）额定蔬出输出功率：300W输出功率可选（3）导出电压：110/220VAC（4）导出波型：纯正弦波（5）导出頻率：50Hz（6）工作效率：85%（7）输出功率因数：>0.88（8）波型失真率≤5%（9）工作环境：环境温度-20℃～50℃（10）相对环境湿度：﹤90﹪（25℃）（11）保护作用：正负极反接、短路故障、过热、过载保护6、并网同歩逆变开关电源（1）AC标准电压范围：90V～140V/180V～260VAC（2）AC頻率范围：55Hz～63Hz/45Hz～53Hz（3）并网导出输出功率：400W（4）导出电流量总谐波失真：THDIAC<5%（5）相位差：<1%（6）孤岛效用保护：VAC;fAC（7）导出短路故障保护：限流（8）显示方式：LED（9）休眠功能损耗：<2W（10）夜间功能损耗：<1W（11）环境环境温度范围：-25℃～60℃（12）环境环境湿度：0～99%(IndoorTypeDesign)7、测风系统模块（1）精确测量范围风速：0～60m/s风频：0～360°（2）精度±0.1m/s±3°（3）工作开关电源：AC220V±20%50HZ，DC12V、5V或其他供电系统。（4）记录间距：1分钟～240分钟持续可设定（5）内部储存：4Mbit（6）通信插口：RS-232/485/USB通信（7）环境环境温度：-40℃～50℃（8）转速传感器器：0～5000风力发电量机转速检验显示（室内）8、电表规格型号（1）直流电流量表：×2个，20A，显示方式︰0.5”LED（2）直流电压表：×2个，50V，显示方式︰0.5”LED（3）交流电压表：×2个，500V，显示方式︰0.5”LED（4）交流电流量表：×2个，5A，显示方式︰0.5”LED（5）时长、温/环境湿度表：×1个，-20～99.9℃显示时长，室内温、环境湿度9、负荷：（1）风扇：×1个，额定电压：12/24V，工作电流量：0.25A，输出功率：3W（2）交通出行灯：1组(R,G,B)，额定电压：12/24V，工作电流量：0.25A，输出功率：3W（3）蜂鸣器：×1个（4）马达：×1个，额定电压：12/24V，工作电流量：0.35A，输出功率：5W转速：20rmp/min（5）交流线形电阻器负荷：3～100W连续可调（6）直流仿真模拟负荷：12V/24V/28WLED路灯板，带PWM调光作用，导出输出功率可设定10、电池：阀控式密封性铅酸蓄电池（1）额定电压：12V（2）额定容积：55Ah（3）充电方式（恒压），循环系统︰最大充电电流量为5.6A11、监测系统：高特性风光相辅相成智能化控制器，含PC端Zigbee无线网络监管模块，与阳光能教学模块Zigbee发送模块，透过IEEE802.15.4标准无线网络协定截取I(电流量)V(电压)值至PC端显示便于监管。12、系统外形尺寸；长5000×宽4000×高2100（㎜）主操作台附滚轮便捷促进至户外教学。注：（该长、宽、高尺寸为系统组装后所占教室里总面积）13、监管软件（1）PC监管模块：监管主机、监管软件。（2）显示具体内容：蓄电池电压、风机电压、光伏电压、风机电流量、光伏电流量、风机输出功率、光伏输出功率，动能仿真模拟图，当前风速（米/秒），当前风频（度），当前风力资源平估。
