现场总线控制系统(FCS)是应用在生产现场、微机化测量控制设备之间实现双向串行多节点数字通信的系统，也称为开放式、数字化、多点通信的底层控制网络。它将现场仪表和控制室仪表连接起来的全数字化、双向、多站的互连通信的控制网络系统。它融合了智能化仪表、计算机控制网络和开放系统互连等技术，以现场总线为纽带，把挂接在总线上的网络节点组成自动化系统，实现基本控制、补偿计算、参数修改、报警、显示、综合自动化等多项功能。一、系统简述

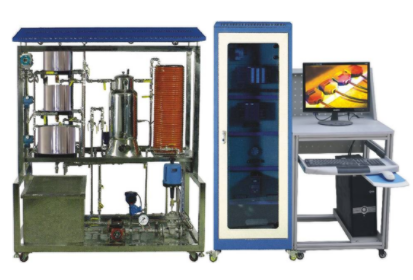

“现场系统总线过程控制系统试验设备”是从高校全自动化有关专业教学试验的需求考虑，选用代表全自动化行业技术潮流的现场系统总线技术，开发出来的开展通信和远程控制控制的网络化和数字化试验设备。“现场系统总线过程控制系统试验设备”是由现场系统总线控制系统和目标系统构成。
1.现场系统总线控制系统硬件配置除电气设备部分给各种工作构件给予开关电源外，也有以下主要构件：
（1）SIEMENS315-2DPCPU一个（含MMC卡）
（2）DP/PACoupler藕合器一个
（3）8路仿真模拟量键入模块SM331模块两个
（4）4路仿真模拟量导出模块SM332模块一个
（5）变频器一个
（6）DP通信线和DP连接头若干
（7）通信处理器CP5611卡一张
2.现场系统总线控制系统软件本套控制系统下位机程序编写软件选用SIEMENS公司的下位机程序编写软件STEP7。
STEP7是用以SIMATICS7-300/400站建立可程序编写逻辑性控制程序的标准软件，可使用梯形逻辑性图、作用块图和语句表。它是SIEMENSSIMATIC工业软件的构成部分。
STEP7以其强劲的作用和灵活的程序编写方式普遍应用于工业控制系统，整体来说，它有如下所示的作用特点：
（1）可通过选择SIMATIC工业软件中的软件产品开展拓展
（2）为作用摸板和通信处理器赋主要参数值
（3）强制性和多处理器方式
（4）全局数据通信
（5）使用通信作用块的事情推动数据传输
（6）组态联接本套控制系统上位机监管软件选用SIEMENS公司的上位机监管组态软件SIMATICWincc。Wincc指的是WindowsControlCenter，它是在生产过程全自动化中处理数据可视化和控制任务的监管系统，它给予了可用于工业的图形显示、信息、存档及其报表的作用模版。高特性的作用藕合、迅速的界面升级及其靠谱的数据互换使其具有高度的好用性。Wincc是基于WindowsNT32位操作系统的，在WindowsNT或Windows2000标准环境中，Wincc具有控制全自动化过程的强劲作用，它是基于个人计算机，同时具有极高性价比高的操作监控系统。Wincc的明显特点便是全方位开放，它很非常容易融合用户的下位机程序创建人机对战界面，精准地满足控制系统的要求。不但如此，Wincc还创建了像DDE、OLE等在Windonws程序间互换数据的标准插口，因而能没什么困难的集成化ActiveX控制和OPC服务器、顾客端作用。Wincc软件是基于多语言设计的，这寓意着能够在中文、德语、英语等众多语言之间开展选择。
二、系统特点能详细的反映现场过程自变量数字化收集。实现从过程自变量的现场收集到上位监管的全数字化传送。
