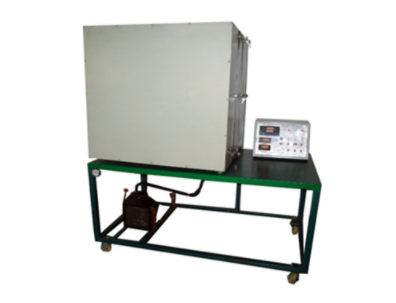

KCRG-20型建筑材料热阻热流计法测量实验装置

KCRG-20型建筑材料热阻热流计法测量实验装置

一、试验目的：

1、把握精确测量建筑围护搭建热阻及传热指数。

2、可应用于具体建筑围护构件＜150mm的科研。

二、主要配备：热面箱体，循环系统风扇，辐射源屏护罩，热箱环境温度控制设备，热箱热面加温系统，PT100热电阻器环境温度传感器器，热流计，环境温度、热阻数据信号收集系统，冷面箱体，循环系统风扇，辐射源屏护罩，冷箱环境温度控制设备，冷箱冷面制冷系统，16路万能数据信号键入巡检仪，不锈钢台架。

三、技术主要参数：

1、键入开关电源：单相AC220V±10%50Hz，输出功率3.0KW。

2、环境温度由环境温度传感器器（一般用铜－康铜热电偶或热电阻器）精确测量，热流由热流计精确测量，热流计测得的值是热电势，通过测头指数变换成热流相对密度。

3、冷箱冷面制冷系统：QD91缩小机，内充装R12制冷剂，3.4m2风冷冷凝器带40W电机。

4、环境温度精确测量：12路环境温度，范围：-20℃—85℃；精确测量系统配备有智能化环境温度控制仪表（PID调整控温，精度±0.2℃），高精度PID调压模块电源电路。5、外形尺寸：2000×100×1600mm，外形为不锈钢可移动支撑架，带双刹车轮。

建筑材料热阻热流计法测量实验装置的原理是利用热流计和温度传感器测量通过建筑构件的热量和表面温度，通过计算即可求得建筑构件的热阻和传热系数。该测试方法是基于稳态传热原理设计的，当热流通过建筑构件时，由于其热阻存在，在构件厚度方向的温差呈衰减过程，因此通过测量表面温度和热流量，可以计算出构件的热阻和传热系数。实验装置通常包括热流计、温度传感器、数据采集和处理系统等组成部分。建筑材料热阻热流计法测量实验装置包括以下部分：

1. 热面箱体：放置热流计和温度传感器，测试建筑材料暴露于热环境中的热阻和传热系数。

2. 循环风扇：使热环境均匀，提高测试精度。

3. 辐射屏护罩：减少测试环境中的辐射热流，提高测试精度。

4. 热箱温度控制装置：控制热环境温度，保证测试条件的稳定性。

5. 热箱热面加热系统：提供稳定的热源，保证热箱内温度场的一致性。

6. 温度传感器：用于测量建筑材料的表面温度和热流密度。

7. 热流计：测量通过建筑材料的热流量。

8. 数据采集和处理系统：采集温度和热流数据，通过软件进行数据处理和分析。

9. 冷面箱体：保持测试环境的温度，防止热量向周围环境散失。

10. 循环风扇：促进热环境中的热量传递，提高测试精度。

11. 辐射屏护罩：减少测试环境中的辐射热流，提高测试精度。

12. 冷箱温度控制装置：控制冷环境温度，保证测试条件的稳定性。

13. 冷箱冷面制冷系统：提供稳定的冷源，保证冷箱内温度场的一致性。

这些部分的配置可能因具体实验装置的型号和规格而有所不同，可以根据实验需求进行选择和配置。
