现代电工技术实训考核装置

KCWXG-01F型现代电工技术实训考核装置（柜式、双面型）

一、简述电气设备控制技术实训考评设备是依据教育部“振兴21新世纪职业类型教育课程内容改革和教材内容建设整体规划”要求，融合生产具体和职业类型职位的专业技能要求，遵循职业类型学校的教学和实训要求研制和开发的产品。该实训考评设备是按高等职业类型学校的机电设备组装与检修、机电技术应用、电气设备运作与控制、电气设备技术应用和电子家用电器应用与检修等专业和非电类专业的《电工技术》、《电工基本专业技能》、《直流电机控制》、《电工精确测量与仪表》、《电机与电气设备控制》、《PLC综合控制》、《电动式机控制电源电路》、《电力工程拖动控制电源电路》、《电力工程电子技术》等有关专业模块的职业类型能力教学与实训，并兼顾了适中职业类型学校的教学要求。

二、技术主要参数1、工作开关电源：三相五线制AC380V±10%50Hz；2、设备外形尺寸：长×宽×高＝850mm×800mm×1700mm；3、计算机桌外形尺寸：长×宽×高＝600mm×530mm×1000mm；4、台架原材料：柜式钢结构；5、整机耗费视在输出功率：≤1KVA；6、安全保护措施：具有接地装置保护、走电过载保护作用；安全性合乎有关的国标标准，所有材质均合乎环保标准。

三、实训考评设备的作用（一）实训考评的作用例举：1.变换电源开关与电压表联接精确测量三相电压；2.三相电流量的精确测量；3.电力工程综合显示仪表的使用；4.三相异步电动式机直接启动、泊车的控制电源电路联接；5.触碰器互锁的三相交流异步电动式机正、反转控制电源电路的联接；6.按钮互锁的三相交流异步电动式机正、反转控制电源电路的联接；7.按钮、触碰器互锁的三相交流异步电动式机正、反转控制电源电路的联接；8.万能变换电源开关控制三相异步电动式机的正反转；9.三相交流异步电动式机Y-△（手动式转换）运行控制电源电路的联接；10.三相交流异步电动式机Y-△（时长汽车继电器转换）运行控制电源电路的联接；11.定子绕阻串连电阻器运行控制电源电路的联接；12.三相交流异步电动式机耗能制动控制电源电路的联接；13.三相交流异步电动式机反接制动控制电源电路的联接；14.多台（3台及以下）电动式机的次序控制电源电路的联接15.电动式机的往返行程安排控制电源电路的联接；16.一般车床控制电源电路的联接；17.电动式胡芦控制电源电路的联接；18.三相交流异步电动式机既能点动，又能持续旋转的控制电源电路联接；19.两地控制电源电路的联接；20.按钮转换的双速电动式机调速控制电源电路的联接；21.时长汽车继电器转换的双速电动式机调速控制电源电路的联接；22.离心电源开关相互配合的反接制动控制电源电路的联接；23.变频器面板作用主要参数设定和操作实训；24.变频器对电机点动控制、启停控制；25.电机转速多段控制；26.工频、变频转换控制；27.基于仿真模拟量控制的电机开环调速；28.基于面板操作的电机开环调速；29.变频器的保护和警报作用实训；30.基于PLC的变频器开环调速；31.仿真模拟量模块的使用32.PLC控制电机次序运行；33.PLC控制三相异步电动式机Y-△运行电源电路；34.触碰屏编写界面的主要参数设定；35.触碰屏的界面组态；36.触碰屏、PLC、变频器的综合实训；37.步进推动器的主要参数设定；38.步进电机的PLC开环控制；39.增量型编码器的使用；40.基于编码器的步进电机的实训；41.交流伺服电机的控制；42.交流伺服推动器的主要参数设定；43.交流伺服电机的PLC控制；44.基于编码器的伺服电机的实训；45.热电阻器或热电偶的使用；46.环境温度控制器的主要参数设定；47.基于热电阻器（热电偶）的PLC环境温度控制；48.基于仿真模拟量的PLC控制；49.传感器器的使用；50.基于传感器器的PLC部位控制；51.直流它励电动式机的转速、力矩、输出功率精确测量与控制；52.电流量调整电源电路；53.晶闸管直流电机调速开环控制；54.晶闸管直流电机调速闭环控制控制；55.X62W铣床电气设备控制电源电路模块普遍常见故障的检查与清除实训（可设16个常见故障点）；56.T68镗床电气设备控制电源电路模块普遍常见故障检查与清除，（16个常见故障状况）；（二）T68镗床电气设备控制电源电路常见故障状况：1.所有电机缺相，控制回路无效；2.主轴电机及工作台进给电机，不管正反转均缺相，控制回路正常；3.主轴正转缺一相；4.主轴正、反转均缺一相；5.主轴电机低速运行制动电磁铁YB不能姿势；6.进给电机迅速移动正转时缺一相；7.进给电机不管正反转均缺一相；8.控制变压器缺一相，控制回路及照明灯具回路均没电；9.主轴电机正转点动与运行均无效；10.控制回路全部无效；11.主轴电机反转点动与运行均无效；12.主轴电机的高低速运作及迅速移动电机的迅速移动均不能运行；13.主轴电机的低速不能运行，快速时，无低速的衔接；14.主轴电机的快速运作无效；15.迅速移动电动式机，不管正反转均无效；16.迅速移动电动式机正转不能运行。（三）铣床电气设备控制电源电路常见故障状况：1.主轴电机正、反转均缺一相，进给电机、制冷泵缺一相，控制变压器及照明灯具变压器均没电；2.主轴电机不管正反转均缺一相；3．进给电机反转缺一相；4．迅速进给电磁铁不能姿势；5．照明灯具及控制变压器没电，照明灯不亮，控制回路无效；6．控制变压器没电，控制回路无效；7．照明灯不亮；8．控制回路无效；9．控制回路无效；10．主轴制动无效；11．主轴不能运行；12．主轴不能运行；13．工作台进给控制无效；14．工作台向下、向右、往前进给控制无效；15．工作台往后、往上、向左进给控制无效；16．两处迅速进给全部无效。

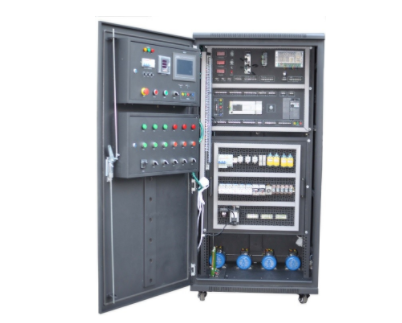

四、实训考评设备的结构与配备1.电气设备控制技术实训考评设备的结构电气设备控制技术实训考评设备。是由实训柜体、门板电气设备控制元器件（部件）、仪表等，实训考评模块挂板、典型机床电源电路挂板、电机模块、运动模块、环境温度控制部件、网孔挂板等构成。其外型如图所示。电气设备控制技术实训考评设备是通过相应的挂板部件构成多种简易或复杂的电气设备控制系统进行教学和实训。2.电气设备控制技术实训考评设备主要构成主令电气设备及仪表模块主令电气设备及仪表模块挂板是由柜中的控制数据信号和显示（标示）模块，在全部电气设备控制系统中，起着向系统中的其他模块给予控制数据信号的作用。包含进线开关电源控制与保护、主令电气设备控制元器件、标示灯、触碰屏、显示仪表、应急终止按钮等元器件。（1）PLC控制模块挂板PLC控制模块挂板是由柜中电气设备系统程序控制的主要控制模块，在全部系统中，起着对键入数据信号处理和电气设备控制数据信号导出等关键作用。包含PLC、仿真模拟量模块、拓展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、变频器、伺服推动器、步进推动器等元器件。（2）继电控制模块挂板继电控制模块挂板是SYXWG-01A型中实现基本的电机拖动控制的一个模块，在全部电气设备全自动控制系统中，起着对PLC控制数据信号变大和实行的作用。同时可实现单独的继电拖动作用。包含断路器、熔断器、触碰器、热保护汽车继电器、行程安排电源开关、时长汽车继电器等。同时还组装由伺服、步进电机推动的（可彼此变换）小车运动设备，而且组装有传感器器、微动电源开关、滚珠丝杠、增量型编码器等。（3）电子模块挂板电力工程电子模块挂板为一个相对单独的三相晶闸管全控桥整流器的直流调速系统和测功、测矩、测速数字显示仪表，通过外部电源电路可实现并对的转速控制和运行终止控制、能实现开环控制、单闭环控制控制（电流量环）、双闭环控制控制（电流量环及速率环）作用，同时还能够开展常见故障设定，通过使用数字万用表和示波器等仪器设备对常见故障状况分析，并用计算机开展常见故障清除。包含三相晶闸管全波整流器的直流调速系统（电流量环及速率环）、测功仪（含测功、测矩、测速）、三相整流器变压器和同歩变压器、磁盘电位器负荷、直流电机机组、常见故障设定模块、励磁开关电源等构成。（4）典型机床电源电路智能化考评模块挂板该模块通过对典型机床电源电路常见故障状况的分析和判断，精确测量和检查常见故障点，使用计算机只有考评软件清除常见故障，进行机床电源电路的常见故障检查和清除。包含X62W铣床电源电路、T68镗床电源电路。计算机智能化考评等。
