一、简述

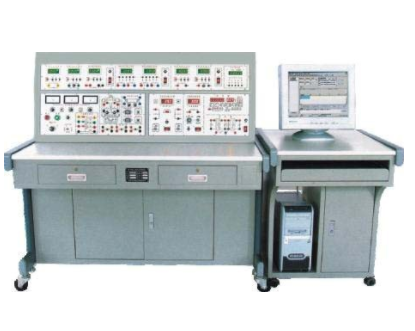

“KCDH-888L型现代电工综合试验设备（网络型）”是我公司在普遍征求各高校试验指导老师的意见和建议基础上发布的新一代试验设备，该试验台充分考虑到试验室的现况和发展趋向，以开放性试验和提升学生动手能力能力为服务宗旨，在结构上和特性上开展大经营规模的改进和创新，保存了我们传统试验台的许多优势，如多方位的人身安全安全保护（电压型漏电保护、电流量型漏电保护、过流保护等），仪器设备、仪表的自我保护等，并融合目前试验设备的发展趋向，试验台实现了连接网络通讯（局域网通讯）作用。各试验模块以认证性、设计性、综合性相融合，较大程度地提升学生的动手能力能力。试验箱可放到台面上开展试验，配电线路清楚，布线合理。
二、特点：
1、综合性强：本试验台综合了目前国内各类学校电类基础课程内容的全部试验项目，用户可根据需要选购试验构件，试验的深层可根据需要作灵活调节，普及化与提升可根据教学的进度有机地融合。
2、总体性、一致性：试验所需的交直流仪表、交直流开关电源，数据信号源（含頻率计）及常见的试验元器件均紧密融合试验的需要，集中化在试验台上，有利于老师组织和指导试验教学。
3、科学性强：设备占地面积少，节省试验用地，降低基建投资；试验室齐整美观，改进试验环境；试验具体内容丰富，设计合理，除了加重理论知识外，还可融合具体状况设立出设计性、综合性试验。根据试验具体内容的实际状况，将强电部分和弱电部分的插座和导线分离，强电部分选用高靠谱带伸缩弹性手枪插电极连接线（不存在任何触电事故的可能），弱电部分选用弹性铍轻铜裸露结构联接线，两种导线都只有相互配合相应内孔的插座，这样大大的提升了试验的安全及合理性。
4、易部署、视线广：试验台的总高度为1.3米,适宜目前试验室的发展需要，学生能够坐着上课或做试验，不容易有压抑感的觉得，也有利于教师开展指导。
5、计算机连接网络：能够选择多机通讯方式或局域网方式，有利于全部试验室的统一管理，缓解教师的工作量。
三、技术特性
1、键入开关电源：三相四线（或三相五线）380V±10% 50Hz
2、工作环境：环境温度－10℃～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装机容积：＜1.5KVA
4、净重：150kg
5、外形尺寸：168×73×130cm3
四、设备的配置
本试验台主要由开关电源控制屏、试验桌、试验箱等构成。
（一）KC-01开关电源、仪表控制屏
控制屏为铁质两层亚光密纹喷塑结构，铝质面板，为试验给予交流开关电源、直流稳压电源、恒流源、数据信号源（含頻率计）、各种检测仪表及试验元器件等，实际作用如下所示：
1、 主控芯片作用板
1.1 三相0～450V及单相0～250V持续可调交流开关电源，配置1台三相同轴联动调压器，规格型号为1.5KVA/0～450V。可调交流开关电源导出处配有过流保护技术，相间、线间过电流量及直接短路故障均能全自动保护，摆脱了调换保险丝产生的不便。配有三只指针式交流电压表，通过转换电源开关可各自标示三相电网电压和三相调压导出电压。
1.2 给予电度表一只，规格型号为220V，3/6A，试验时临时性挂上，其电源线、负荷线均已接在电度表布线架的接线柱上，试验便捷。
1.3 给予铁芯变电器1只，规格型号为50VA，36V/220V，原、副边配有电流量插座。
1.4 配有220V/30W试验用的日光灯灯管一支，将灯管的四个头引出接在面板接线柱上，试验便捷。
此外，还给予220V的开关电源暗插座及数据信号插座各二只。
2、直流电源、数据信号源板
2.1 给予两路0.0～30V/1A可调稳压电源，具有截止型短路故障软保护和全自动恢复作用，配有三位半数显直流电压表及转换琴键电源开关。
2.2 给予0～200mA持续可调恒流源一组，分2mA、20mA、200mA三档，负荷稳定度≤5×10-4，配有三位半数显电流表标示。
2.3输出功率函数信号发生器：导出正弦波、矩形波、三角波
1）选用直接数字頻率生成（DDS）产生高精度正弦波，方波和三角波。选用液晶显示屏LCD显示导出頻率、波型，衰减值。
2）正弦波导出力度≥10V,导出阻抗50Ω，失真度<1%@1KHz。
3）頻率范围: 0.1HZ~3MHz, 选用数字键盘直接键入数字设置頻率,。
4）导出力度选用电位器调整，正弦波导出具有20db,40db衰减。
5）方波占空比可调, 调整范围：1%-99%调整；方波和三角波选用TTL脉冲信号导出。
6）頻率计最大精确测量范围100MHz，全自动换档。
3、仪表面板
3.1 智能化交流数字电压表
交流数字电压表1只，选用美国仿真模拟元器件公司生产的新式高特性RMS真有效值转化器，配以快速MPU模块设计而成，通过键控、数显窗口实现人机对话作用控制方式。具有全自动与手动式量程，精确测量范围：0-450V，頻率范围：10Hz-20KHz。手动式量程为：2V、20V、500V。精确测量精度为0.5级。具有数据储存与查询作用。
3.2 智能化交流数字电流表
交流数字电流表1只，选用美国仿真模拟元器件公司生产的新式高特性RMS真有效值转化器，配以快速MPU模块设计而成，通过键控、数显窗口实现人机对话作用控制方式。具有全自动与手动式量程，精确测量范围：0-5A，頻率范围：10Hz-20KHz。手动式量程为：20mA、200mA、1000mA。精确测量精度为0.5级。具有数据储存与查询作用。
3.3 真有效值交流数字毫伏表
能够对各种复杂波型的有效值开展精准精确测量，电压检测范围0.2mV～600V（有效值），检测基本精度做到±1%，量程分100mV、1V、10V、100V、600V五档，直键电源开关转换，三位半数字显示，每档均有超量程告警标示，并含有通讯作用。頻率检测范围10Hz～1MHz，键入阻抗1MΩ，键入电容器≤30pF。
3.4 智能化交流输出功率及功率因数表（多用途）2只
由24位专用型DSP、16位高精度AD转化器和快速MPU模块设计尔成，通过键控、数显窗口实现人机对话作用控制方式。软件上选用RTOS设计构思，同时配有PC监控软件来提升分析能力。能精确测量电源电路的输出功率、功率因数。输出功率精确测量精度为1.0级，功率因数精确测量范围0.3-1.0，电压电流量量程为450V和5A，能全自动判别负荷特性（理性显示“L”，容性显示“C”，纯电阻器不显示），并可储存精确测量数据，供随时随地查看。
3.5 智能化直流电压表、毫安表（二只表）
直流电压表一只，精确测量范围0～300V，精度0.5级；直流毫安表一只，精确测量范围0～500mA，精度0.5级，键入量程全自动转换，具有超值警报、标示及断开总开关电源等作用。具有数据储存与查询作用。
3.6 试验管理器：
具有设置试验时长、按时警报、断开开关电源等作用；还能够全自动记录与区别因为布线或操作错误所造成的走电告警、仪表超量程告警等。
（二）KC-02试验桌
试验桌为铁质两层亚光密纹喷塑结构，桌面为防火安全、防潮、耐磨高相对密度板,结构牢固，造形美观大方；配有两个大抽屉、柜门，用以置放工具、储放挂件及材料等。桌面用以组装开关电源控制屏并给予一个宽敞舒服的工作台面。试验桌还配有四个轮子和四个固定不动调整机构，有利于 移动和固定不动，有益于试验室的部署。
