智能型电工、电子、电拖、PLC、单片机综合实验装置

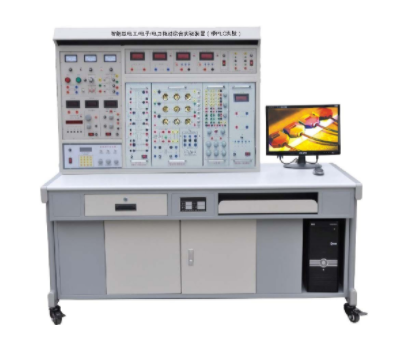

KCDH-888E智能型电工、电子、电拖、PLC、单片机综合实验装置

一、简述

“KCDH-888E型电工、电子、电力拖动、PLC、单片机设计综合性实验设备”是本企业在汇总国内电工实验机器设备基本上选用完善的技术性发布的新式实验设备，综合性了目前我国大学本科、专科、中专学校及职校“电源电路剖析”、“电工基础”、“电工学”、 “模拟电子技术性”、 “数字电路”、“电机控制”、“继电触碰控制”、“电力拖动” 及“PLC可程序编写控制”等课程实验纲要的规定而研制，尤其可用于高等院校目前实验机器设备的更新换代，及中专学校、职校等新建或改建试验室，快速设立实验课给予了理想化的实验机器设备。

二、特征

 1、综合性性强：综合性了目前国内各类学校电类基本课程的全部实验项目。

 2、融入性强：实验的深层与深度广度可根据必须作灵活调节，推广与提升可根据教学的过程作有机地融合。设备乐高积木式构造，拆换方便快捷，加上构件就可以拓展作用或开发设计新实验。

 3、整套性强：从仪器仪表、专用型开关电源到实验联接专用型导线等均配套设施齐备，仪器仪表的特性、精度、规格型号等均紧密融合实验的必须开展配套设施。

 4、一致性强：实验元器件挑选有效、配套设施详细，使多组实验結果有优良的同一性，有利于老师机构和具体指导实验教学。

 5、形象化性强：本设备选用总体与挂件相融合的构造方式，开关电源配备、仪表一目了然，各实验挂件每日任务确立，具体操作、维护保养简便。

三、作用

 1、本设备可给予实验所需的沟通交流开关电源、低压直流电源、可调恒流源、函数公式信号发生器（含頻率计）、受控源、交直流测量仪表（电压、电流量、功率、功率因数）、各实验挂箱及电机等。

 2、能进行“电工基础”、“电工学”中的累加、戴维南、双口网络、谐振、选频及一、二阶电源电路等实验。

 3、能进行“电源电路剖析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。

 4、能进行“电机控制”、“继电触碰控制”及“电力拖动”等课程实验。

四、技术性特性

 1、键入开关电源：三相四线(或三相五线) 380V±10% 50Hz 2、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

 3、外形尺寸：167×70×153cm3

 4、设备容积：＜1.5KVA

设备的配置

 设备关键由开关电源仪器设备控制屏、实验桌、实验挂箱及三相鼠笼电机等构成。

 (一)KCDH-01开关电源仪器设备控制屏

 控制屏为铁质两层亚光密纹喷塑构造，铝质面板。为实验给予沟通交流开关电源、直流电源、恒流源、受控源、数控数据信号源及各种检测仪表等。实际作用如下所示：

 1、主控芯片作用板

 1.1 三相0～450V及单相0～250V持续可调沟通交流开关电源。配置一台三相同轴联动自耦调压器，规格型号为1.5KVA/0～450V，摆脱了三只单相调压器选用链条构造或齿轮构造构成的许多缺陷。可调沟通交流开关电源輸出处配有过流保护技术性，相间、线间过电流量及立即短路故障均能全自动维护，摆脱了调换保险丝产生的不便。配有三只指针式沟通交流电压表，通过转换电源开关可各自标示三相电网电压和三相调压輸出电压。

 1.2 给予两路低压稳压直流0.0～30V/1A持续可调开关电源，配有数字式电压表标示輸出电压，电压平稳度≤0.3%，电流量平稳度≤0.3%，配有短路故障软截止维护和全自动修复作用。

 1.3 给予一路0～500mA持续可调恒流源，分2mA、20mA、500mA三档，负荷平稳度≤5×10-4 ，额定转变率≤５×10-4 ，配有数字式直流毫安表标示輸出电流量，具备輸出引路、短路故障维护作用。

 1.4 配有照明灯具220V/30W日光灯一盏，供实验照明灯具用；还配有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。

 1.5 实验管理器：具备设置实验时间、按时警报、断开开关电源等作用；还可以全自动纪录与区别因为布线或具体操作不正确所导致的走电告警、仪表超量程告警等。

 1.6 配有真有效值沟通交流数字电压表一只，测量范畴0～500V，量程全自动分辨、全自动转换，精度0.5级，三位半数显。

 2、功率輸出函数公式产生器：

1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。

2）显示屏LCD表明輸出頻率、波型、减值。

3）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

4）頻率范畴: 0.1HZ~3MHz, 选用数字键盘立即键入数字设置頻率。

5）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。

6）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。

7）内外测频作用：頻率计最大测量范畴0.1HZ -100MHz，全自动换档。

 3、仪表、受控源作用板

 3.1 智能化沟通交流数字电压表

沟通交流数字电压表1只，选用美国模拟元器件企业生产的新式高特性RMS真有效值转化器，配以快速MPU模块设计方案而成，通过键控、数显窗口实现人机对话作用控制方式。具备全自动与手动式量程，测量范畴：0-500V，頻率范畴：10Hz-20Hz。手动式量程为：10V、100V、500V。测量精度为0.5级。具备数据储存与查询作用。

3.2智能化沟通交流数字电流表

沟通交流数字电流表1只，选用美国模拟元器件企业生产的新式高特性RMS真有效值转化器，配以快速MPU模块设计方案而成，通过键控、数显窗口实现人机对话作用控制方式。具备全自动与手动式量程，测量范畴：0-5A，頻率范畴：10Hz-20Hz。手动式量程为：100mA、1A、5A。测量精度为0.5级。具备数有数据储存与查询作用。

3.3 直流数显电压表一只，选用ICL企业高特性AD转化器配以快速MPU模块设计方案而成，通过键控、数显窗口实现人机对话作用控制方式。具备全自动与手动式量程，测量范畴：0-200V。手动式量程为：2V、20V、200V。测量精度为0.5级。具备数据储存与查询作用。具备超量程警报、标示及断开总开关电源等作用。

 3.4 直流数显毫安表一只，选用ICL企业高特性AD转化器配以快速MPU模块设计方案而成，通过键控、数显窗口实现人机对话作用控制方式。具备全自动与手动式量程，测量范畴：0-2000mA。手动式量程为：20mA、200mA、2000mA。测量精度为0.5级。具备数据储存与查询作用。具备超量程警报、标示及断开总开关电源等作用。

 3.5 受控源CCVS、VCCS两路，开启电源开关，CCVS、VCCS两路受控源就可以工作中，通过适度的联接，就可以得到VCVS、CCCS受控源的作用。除此之外，还配有±12V两路直流稳压电源，并有发亮管标示。

4、控制屏挂置挂件的实际方式

 控制屏正面右边配有一个74×48.5cm2 的大凹形槽，能容下两个大挂箱和一个小挂箱。凹形槽上、下边各配有六个螺柱，左右两边挂置大的挂箱，中间挂置小的挂箱。挂箱与控制屏选用螺母固定不动，便于装卸搬运和运送。

(二)KCDH-02实验桌

 实验桌为铁质两层亚光密纹喷塑构造，桌面为防火安全、防潮、耐磨高相对密度板；左右配有两个大抽屉（带锁），用以置放专用工具及材料。右边配有置放示波器用的可拆卸搁板。

(三)实验部件挂箱

 1、KCDH-03电源电路基本实验箱

 给予基尔霍夫定律（可设定三个典型性常见故障点）、叠加原理（可设定三个典型性常见故障点）、戴维南定理、诺顿定律、二端口号网络、互易定律、R、L、C串连谐振电源电路（L用空心电感）、R、C串并接选频电源电路及一阶、二阶动态性电源电路等实验。各实验元器件齐备，实验模块防护分明，实验路线详细清楚，认证性实验与设计方案性实验相融合。

 2、KCDH-04沟通交流电源电路实验箱

 给予单相、三相负荷电源电路、日光灯、变压器、互感器及电度表等实验。负荷为三个彻底单独的灯组，可联接成Y或△两种三相负荷路线，每个灯组均配有三个并接的日光灯罗口灯座(每组配有三个电源开关控制三个负荷并接支路的通断)，可插60W以下的日光灯九只，各灯组配有电流量插座；日光灯实验元器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时性挂上，两个空心线圈L1 、L2 装在滑动架上，可调整两个线圈间的间距，并可将小线圈放进大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格型号为220V、3/6A，实验时临时性挂上，其电源线、负荷线均已接在电度表布线架的接线柱上，实验便捷；铁芯变压器一只（50VA、36V/220V），原副边均配有保险丝有利于电流量的检测，可开展变压器原、副绕组同名端分辨及变压器运用等实验。

 3、KCDH-05元器件箱

 配有三组高压电容器（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容器各一只），用以更改功率因数实验；给予实验所需的各种元器件，如电阻器、二极管、发亮管、稳压管、电位器及12V电灯泡等,还给予十进制可调电阻箱，阻值为0～99999.9Ω/2W。

 4、KCDH-06单相智能化功率、功率因数表

 由24位专用型DSP、16位高精度AD转化器和快速MPU模块设计方案而成，通过键控、数显窗口实现人机对话作用控制方式。软件上选用RTOS设计方案构思，与此同时配有PC监控软件来提升剖析能力。能测量电源电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范畴0.3-1.0，电压电流量量程为450V和5A，能全自动判别负荷特性（理性表明“L”，容性表明“C”，纯电阻器不表明），并可储存测量数据，供随时随地查看。

 5、KCDH-09真有效值沟通交流数字毫伏表

 可以对各种复杂波型的有效值开展精准测量，电压检测范畴0.2mV～600V（有效值），检测基本上精度做到±1%，量程分200mV、2V、20V、200V、600V五档，直键电源开关转换，三位半数字表明，每档均有超量程告警、标示及断开总开关电源作用。頻率检测范畴10Hz～600KHz，键入阻抗1MΩ，键入电容器≤30pF。

 6、KCDH-10受控源(四路)、回转器、负阻抗变换器

 给予流控电压源CCVS、压控电流量源VCCS、压控电压源VCVS、流控电流量源CCCS、回转器及负阻抗变换器等实验控制模块。四组受控源、回转器、负阻抗变换器均选用规范网络符号。

7、KCDH-11数字电路、模拟电源电路实验系统

它函盖了《模拟电子技术性基本》及《数字电路基础》课程大部分的实验内容，既为入门者给予了认证性实验电源电路，又为课题设计给予了拓展平台。
