一、商品的特征:
实验台具备较健全的安全性维护对策，较齐备的作用。实验具体操作桌中央配有通用电源电路插扳，线路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。实验元器件做成全透明自主创新控制模块，形象化性好，盒盖印有永不褪色元器件标记，线框清楚美观。盒体与盒盖选用较科学的压卡式构造，检修、拆换元器件拆装便捷。元器件置放在实验具体操作桌下边左右柜内，实验时取存便捷，大大的提升了管理水准，整体规划化水平，大大的缓解了老师实验准备工作中。
二、可用范畴:
可用于高等院校及规定较高的中专学校、技校、职业学校，可进行电工学、电工基本原理、电源电路剖析、模拟电子技术性、数字电路等课程实验。该机器设备是目前试验室机器设备的更新换代或新建、改建试验室的理想化商品，它的配置是学校上水准、上级别的关键标示。

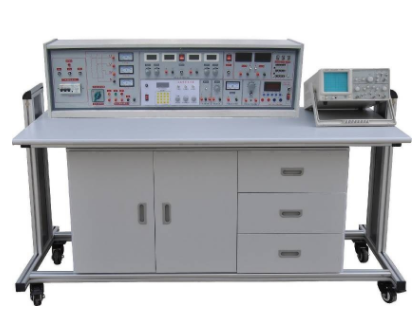

三、实验台和实验具体操作桌构造及作用:
1、实验台组成与特性:
1.1.开关电源及主要参数
1.1.1键入开关电源:三相四线开关电源，键入时指示灯亮
1.1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。
A组:单、三相可调沟通交流开关电源，给予三相0～430V持续可调的沟通交流开关电源，与此同时可得至0～240V单相可调开关电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式沟通交流电压表，标示调压器輸出电压)。
B组:低压沟通交流电压3－24V分七档可调，最大輸出电流量1.5A，电流表标示。
C组:低压直流稳压电源，电压5V，电流量0.5A，电流表标示。
D组:双路稳流稳压电源，二路輸出电压均为0～30V，由多圈电位器持续调整，輸出最大电流量为1.5A，每路开关电源輸出有0.5级数字电流表、电压表标示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相沟通交流市电輸出，供客户自备机器设备应用。
1.2功率輸出函数公式产生器：
1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。
2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。
4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。
5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。
6）頻率计最大测量范畴100MHz，全自动换档。
1.3单次单脉冲:每次可輸出一对正负单脉冲。
1.4音频功率放大器：键入音频 电压不小于10mV，输出功率不低于1W，音量可调，内有喇叭，用以放大电路扩音，也可作数据信号寻迹。
1.5七段译码器(WBK-2000电工试验室成套机器设备无此作用)：3组七段译码器及相匹配译码表明数码管。
1.6外测交直流二用电流表:精度0.5级,三位半数字式表明，测量范畴:0～1000mA
1.7外测交直流二用电压表:精度0.5级,三位半数字式表明，测量范畴:0～99.9V。
1.9智能化功率、功率因数表：
由24位专用型DSP、16位高精度AD转化器和快速MPU模块设计方案而成，通过键控、数显窗口实现人机对话作用操纵方式。软件上选用RTOS设计方案构思，与此同时配有PC监控软件来提升剖析能力。能测量电源电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范畴0.3-1.0，电压电流量量程为450V和5A，能全自动判别负荷特性（理性表明“L”，容性表明“C”，纯电阻器不表明），并可储存15组测量数据，供随时随地查看。2、实验具体操作桌:双面饰面板做成，不形变不褪色，尺寸:160×70×80cm，造型设计美观大方,中间配有抽屉，储放专用工具，左右二只储放柜，用以存储元器件。
四、机器设备的组成、配置及实验项目:
（一）组成与配置(以二十四座为例)
1、实验具体操作桌12张，一桌二座。具体操作桌桌面中央设定通用性电源电路插扳（尺寸:35×90cm），线路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。自主创新实验元器件控制模块盒体全透明形象化，内装元器件一目了然，盒盖与盒体之间选用压卡式构造、检修拆装、拆换便捷。每张具体操作桌配有一粒胶皮板，维护通用电源电路插板和桌面(如必须在桌上置放电机、电焊焊接等).实验具体操作桌下部有二只元器件存储柜，置放实验元器件及存储板。
2、实验台，共12台，每张学生实验具体操作桌上配备l台。
