一、商品的特征：
实验台具备较健全的安全性维护对策，较齐备的作用（详见实验台构造介绍）。实验桌中央配有通用线路板，线路板注塑而成，表层布有九孔成一组互相联通的插孔，元器件盒在其上任意拼插成实验电源电路，元器件盒盒体全透明，形象化性好，盒盖印有永不褪色元器件标记，线框清楚美观。盒体与盒盖选用较科学的压卡式构造，检修拆装便捷。元器件置放在实验桌下边左右柜内，大大的提升了管理水准，整体规划化水平，大大的缓解了老师实验准备工作中。

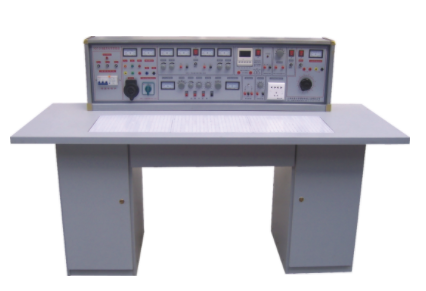

二、实验台及具体操作桌构造：
三、实验台关键技术指标：
1、键入工作中开关电源：三相四线
2、輸出开关电源及数据信号
A模块：三相四线
B模块：沟通交流3、6、9、12、15、18、24V
C模块：双路恒流稳压电源（具备过载及短路故障维护作用），二路輸出电压都为0～30V，内置式汽车继电器全自动换档，由多圈电位器持续调整，应用便捷，輸出最大电流量为2A，具备预 设式限流维护作用。
电压平稳度：<10-2 负荷平稳度：<10-2 纹波电压：<5mv
D模块：直流稳压5V，电流量0.5A
E模块：交直流电压0～240V持续可调，电流量2A
F模块：220V电压輸出，供外接仪器设备应用。
3、单次单脉冲源：每次均可輸出一对正负单脉冲
4、函数公式信号发生器（正弦波、三角波、矩形波）
①頻率范畴：5HZ-550KHZ分五个频段
②頻率标示：由HZ表立即读出
③电压輸出范畴：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具备持续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：键入音频电压不小于10mv，输出功率不低于1W，音量可调，内有喇叭，用以放大仪电源电路扩音，也可作数据信号寻迹仪器设备应用。
6、绝缘电阻：>5MΩ
7、漏电保护：走电姿势电流量≤30mA
四、构造与配置（以二十四座为例）
1、实验桌：12台学生实验桌，一台两座，餐桌外形尺寸：160×70×80cm。桌中央配备通用性九孔线路板(尺寸：35×90cm )，根据实验电源电路在其上任意拼插元器件盒成实验电源电路，元器件盒盒体全透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，盒盖与盒体融合选用较科学的压卡式构造，检修拆装便捷。每张台桌配有一粒胶皮板，维护通用底板与桌面（如需在桌上置放电动机、电焊焊接等）。桌下部是元器件存储柜，置放实验元器件。
2、示教控制台：1台示教控制台，各自操纵12台学生台的开关电源。通用线路板演试屏立在实验台上，演试屏尺寸为160×70cm。用以解读、演试。
3、实验台：13台，学生实验桌及示教控制台上各配1台。
4、器材配置：
13台180W电动机，26只时间汽车继电器，26只热继电器，65只交流接触器，156只交直流电表，13只MF-47数字万用表，13套剥线钳、螺丝刀等专用工具，13套实验所需电阻器、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成电路、集成化座、可控硅、逻辑性电平电源开关及逻辑性电平标示、传感器元器件等元器件盒（元器件已装在元器件盒内）。
5、客户自备器材：示波器（型号规格不限），电子管毫伏表，滑线变阻器等。
