“低压电工实操培训设备”是根据《低压电工工作安全性技术性培训纲要及考评规范》考评内容所列举的考試路线而研发的设备，通过本设备的具体操作，迅速把握该考评内容的具体运用技术性与具体操作技能，该设备不但可供学生开展技能培训，也是中专学校学校、技校、职校及工作职业技能鉴定单位开展低压电工证考评培训的理想化机器设备。
2.机器设备规格型号及应用标准
2.1机器设备名字：低压电工实操台
2.2应用标准
周围自然环境溫度：-30℃～+50℃
海拔相对高度：500～2900m
2.2机器设备主要用途
该机器设备用以员工培训室内教学运用，集成化多种电教机器设备于一体。
3.机器设备规格型号及规定
3.1总体规定
该机器设备由全不锈钢网孔板、实训台和开关电源设备等构成。实训时挑选的各种元器件，可便捷地安裝在不锈钢网孔板上，便捷灵活。
机器设备有以下优势：
1、电源箱选用中间设计方案，防止网孔板放到桌面上会对电源箱上的元器件碰坏。
2、电源箱选用总开关电源操纵，两个单独支系开关电源，各自给两个网孔板配电，互不影响。
3、桌体选用钢制构造，牢固经久耐用。
4、桌体含有两个储物柜，有利于实验元器件、导线的储放。可根据教学和实训的必须，挑选不一样的元器件，可开展不一样课程控制模块，不一样项目的实训。应用结束的元器件、元器件构件，从实训台上拆下，可以集中化存放。
3.2基本主要参数
1）键入电压：三相五线～380V±10% 50HZ
2）工作中自然环境：自然环境溫度范畴为-5℃～+40℃ 相对湿度＜85%（25℃）
3）设备容积：＜3kVA

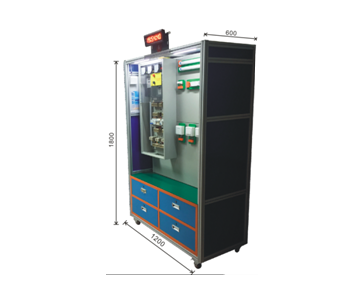

4）外形尺寸：1500mm×700mm×1700mm（长×宽×高）
3.3机器设备配备
3.3.1实训桌：桌面选用高强度硬度石芯理化板，板厚12.5mm，四周用12.5mm高强度硬度石芯理化板加厚至25mm，桌面尺寸为1500×700×25mm，（长×宽×高），桌面铺装3mm厚防静电胶皮。
3.3.2实训屏： 外形尺寸：1480mm×970mm，实训屏为铝型材与φ25不锈钢网板上下挂杆构成。实训屏左右两边悬架网板，中间为电源箱。
3.3.3交直流开关电源箱： 选用多用途电源箱，具备走电、短路故障、断路、急停、钥匙电源开关等维护设备，为悬架式。开关电源内包含：总开关电源操纵、工位开关电源操纵、三相开关电源輸出、直流电源220V（±5%）輸出。电源箱给予相电压220V、线电压380V和直流24V（±5%）（用以耗能制动）三种开关电源、单相开关电源插座，开关电源指示灯，开关电源运行电源开关，设定有一个总电源开关，具备漏电保护作用。为每个工位配有独立电源开关，给予三相五线沟通交流开关电源輸出，两工位互不影响，可独立应用，配有急停按钮，按下马上断开三相开关电源輸出。含有一路直流24V輸出可达到PLC实训应用。给予两个八孔插座，其中一组为单独操纵为计算机给予开关电源,防止学生实验时误具体操作导致短路故障使电源箱断电，导致计算机数据未储存等不正确。
3.3.4不锈钢网孔板：尺寸为：590mm×780mm，网孔5mm×10mm，网径：3mm，板厚1.5mm，表层拉丝，成四角八字加工工艺，为悬架式，表层无任何焊、铆点，网板无任何晃动，整平、美观、有立体式感，可合适任何规范与非规范家用电器件任意联接。可悬架在实训屏的上下两根不锈钢圆管上成85度角，便捷取放，也可挂在下挂杆上，另一端可放到桌面上，有益于原气件的安裝和部署。网板可独立做实验，另可挪动拼接到一起，进行大型电源电路的实验。
3.3.5电动机：三相异步电动机为4级三相异步电动机，线电压为380V,功率不低于100W，可各自联接为Δ/Y联接。配有电机拖盘，铝合金提手，冷轧钢板模具冲压而成，表层选用酸洗磷化除锈处理，表层喷塑，电机引出线联接到安全性插座。
3.4报价人按如下所示规定对报价机器设备的构造、特性开展详尽叙述。
3.4.1 低压电工操作台的结构；
