一、商品简述：

实训考核装置-中央空调设备合适高等职业学校、中等职业学校及大学本科学校的机电机器设备安裝与检修、机电技术性运用、电气运作与操纵、电气技术性运用、电机与家用电器、制冷和空调机器设备应用与检修等专业的《制冷空调机器设备》、《制冷空调设备的安裝具体操作与检修》、《制冷空调自动化技术及机电一体化》、《气体调整技术性与应用》等课程的教学与实训。

二、实训考核装置特征

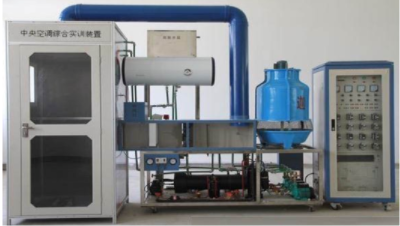

1、中央空调系统软件实训平台 是根据目前国内建筑电气，楼宇智能化化用心设计方案的综合性实验设备，本设备融合当前安防行业的优秀技术性，从教学实验的规定的视角考虑，以工程项目化的设计构思详细的实现了中央空调全气体调整系统软件的工作中全过程。

综合性性；选用国内优秀的二次回风系统软件，在同一台实验台上详细的进行不一样制冷系统工况

工程项目化；整套控制系统软件大部分选用工业生产现场具体运用构件

开放性；设备选用全透明化，开放性设计方案，学生可以清楚的了解全部系统软件原理

安全性维护；设备配有强电走电系统软件设备

2、好用性强：控制板选用一台三菱PLC FX－40M及有关汽车继电器、操纵电源开关、指示灯、规范通讯插口可程序编写控制板，上位机软件实时表明系统软件运作情况及数据。

3、形象化性强：实训设备形象化展现了中央空调的系统软件构造、原理，可清晰的见到制冷循环系统系统软件构造及关键构件的实物，系统软件还配备有系统软件详细流程表、沟通交流电压表、沟通交流电流表、真空泵压力表、数据信号指示灯使全部系统软件的实时工作中情况一目了然；有利于教学演试解读及学生对教材专业知识的了解把握。除此之外，管路中配有视液镜可观查制冷剂情况；高压管路为红色部分，低压管路为深蓝色部分。

4、综合性性强：整套实训设备集制冷系统、电气控制系统软件、常见故障模拟系统软件于一体，达到对实训的规定。

5、中央空调制冷、制热循环系统运输管路：用最新式色铝塑管及其铜件联接,并标有显著的迈向标示。运输管路经电磁阀、风机盘管运输给模拟屋子或模拟风管、根据所需调整风速电源开关或风量。

6、带计算机串行通信插口,构成智能化系统检测设备：系统软件的操纵软件选用全汉化菜单栏式具体操作。测温器是高精度的热电锅,自A/D摸数转化器变换成数字信号,经Rs232计算机插口輸出,在计算机按置有关程序之后,屏上清晰纪录、采样、通过打印机輸出开展理论剖析。

三、实训考核装置-技术性主要参数

1、开关电源：三相五线 AC 380 V±10% 50Hz；

2、最大供冷量：4.5kW；

3、最大键入总功率：6.5kW；

4、制冷最大功率：3.8kW；

5、最大堵转电流量：50A；

6、制热最大功率：2.0kW；

7、额定键入电流量：7A；

8、循环系统风量：700m3/h；

9、制冷剂：R22；

10、走电姿势电流量：≤30mA；

11、噪声：35－40dB（A）；

12、安全性维护对策：具备过压、过流、过载、走电、接地装置四种维护对策，合乎国家有关规范。

四、设备的配备

1、控制板系统软件配备：控制系统软件由可程序编写控制板、数据采集、力控组态手机软件等构成。控制板选用三菱PLC FX－40M可程序编写控制板，并加有一个16点的压力拓展控制模块和两个模拟量收集控制模块。系统软件具备手动式和全自动两种操纵方式操纵，而且可通过上位机力控软件检测系统软件运作工况，即系统软件中制冷情况、制热情况、溫度尺寸、机器设备运作情况等状况。通过PLC模拟量控制模块收集溫度等有关系统软件主要参数对全部系统软件开展自控。通过对PLC程序编写，可更改系统软件的操纵全过程。组态手机软件凭借Windows 2000/XP多每日任务自然环境，是本系统软件的管理与生产调度的核心，实现对全部系统软件的集中化管理、及其对全部楼宇的被控机器设备开展检测、生产调度、管理，实现机器设备的联动操纵。在不接目标时，还能进行中央空调电气系统软件排故实训。

2、控制柜：铁质两层亚光密纹喷塑构造，构造牢固。前门选用全透明设计方案，可观查到中央控制板、接触器、热维护器等操纵元器件。面板上面有操纵电源开关旋钮、工作中情况指示灯、系统软件流程表及PLC主机模块及检测点。

3、沟通交流开关电源操纵模块：三相四线制AC 380V开关电源配电，并配有漏电保护器操纵操纵屏总开关电源。

4、模拟常见故障：模拟常见故障设定与软件融合进行，学生根据加工工艺剖析常见故障很有可能造成的缘故，明确常见故障产生的范畴，并开展排故。

5、测量仪表

开关电源电压标示模块：给予1只沟通交流电压表和3只沟通交流电流表，用以测量系统软件电网电压与测量压缩机、制冷水泵、冷冻水泵工作中电流量。制冷系统压力检验模块：给予2只真空泵压力表和1只双组压力控制板，测量范畴各自为-0.1～1.5MPa、-0.1～3.5MPa,可表明系统软件压缩机低压侧和高压侧的压力转变，对压缩机具有维护效果。

6、中央空调实训考评设备选用3匹水冷机组，配备2台制冷水泵（其中1台备用）、2台冷冻水泵，终端选用一个模拟大厅（风管送风）和一个模拟风管，选用一套分水器对冷量开展分派调整，全部中央空调选用PLC做为主控芯片机，由电子计算机通过通讯线与PLC开展通讯，进而操纵全部空调的运作，也可通过互联网实现远程控制。空调的运作主要参数由感应器及变送器开展收集，并通过A/D控制模块变换后送进PLC中，再由PLC送至电子计算机中开展实时表明监管。

该设备可实现手动式操纵和电子计算机操纵两种操纵方法：

A手动式操纵按钮在控制柜的门上，这些操纵按钮连接到PLC各个相对应的键入自变量上，可立即对全部中央空调开展操纵；

B电子计算机操纵则选用组态技术性创建电子计算机与PLC之间的平稳通信，进而操纵全部中央空调，并实现对空调运作数据的表明、剖析等各种作用，与此同时也可通过互联网升级创建远程控制电子计算机与现场电子计算机的通信，实现对中央空调的远程控制
