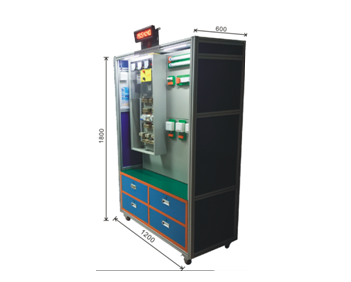

1、外形尺寸: 1200×550mm×2200mm。
2、主要参数：（1）额定电压:AC380V±5%。（2）额定电流:32A以上。（3）頻率:50Hz。（4）自然环境溫度:-10℃～40℃。（5）相对湿度:≤80%（25℃）。（6）外形尺寸:订制
3、机器设备配备：柜内装有单联电源开关、双联电源开关、单三相电度表、照明灯、日光灯等各种实训元器件，且全部元器件的布线都在接线端子排上开展布线，进而防止了因长时间在元器件本身开展走线而造成其毁坏，通过走线槽开展加工工艺布线。内含：电源开关（单相断路器3只、三相断路器1只）、电能表2只、照明灯（日光灯、日光灯各1个）、熔断器2个（备注额定电流32A以上）、漏电保护器1个、组成电源开关1个、单双联电源开关各1个及接线端子若干。
4、本考评机器设备可进行多个电工类基本上实操练习：（1）立即式单相电度表的布线；（2）三相客户的电度表布线；（3）带互感器的三相电度表布线；（4）三只电流互感器、三只电流表作△形布线的测量；（5）三只电流互感器、三只电流表作Y形布线的测量；（6）室外照明灯的安裝；（7）三相三线制路线上安裝照明灯具；（8）日光灯的安裝与布线；（9）应用双联电源开关操纵一具照明灯的路线联接；（10）直流电源电路上立即式电压表及电流表的测量；（11）应用一只电压表测量三相电压；（12）三相四线三分路采用漏电保护电源开关的布线等。
5、安全防范构造规定：如坚固接地装置，按钮指示灯内置，电机防护罩等，构造不可以偏移工业生产具体运用，柜内包括电气实操/考评板，专用工具隔板、电机及电机安裝板等。
6、接线端子：因该机器设备为高頻率应用机器设备，接线端子务必牢固经久耐用，易拆易换，并配置有一定量的备件。
7、加工工艺规定：电气板上的电气元器件排布，规定有效、美观、具体操作便捷、空间充裕。
机器设备仿真具体照明灯具安裝方式，反映室内/室外、墙内/墙外的工作自然环境；
8、接线端子：因该机器设备为高頻率应用机器设备，接线端子务必牢固经久耐用，易拆易换，并配置有一定量的备件。
9、加工工艺规定：电气板上的电气元器件排布，规定有效、美观、具体操作便捷、空间充裕，端子号码务必按统一标准机打编排，利于考生实操和考评。
10、实操设备-实训控制模块。
（1）各实验器材器具、插座、电源开关等，选用模块化设计方式，以有利于机构和执行考試工作中，考試控制模块与实验屏之间采用迅速联接方法：任何一个考試控制模块，均可在20秒之内实现取、放、固定不动到底板上或拆换，并可根据考試电源电路的规定，平滑挪动到实验屏上任意部位。
考試控制模块的安裝、取下及挪动
（2）控制模块底板（基座）的制做规定：控制模块底板选用电木或是聚乙烯等绝缘材料一次成形，规定无毒性、无味，具备优良塑性；外形设计方案个性化，合乎人体工学，具备安全性性，其存取、置放、挪动的全过程中应可实现安全性、舒服、当然的具体操作；控制模块底板务必具有重复运用的特点，同一孔位通过M3或M4自攻螺丝安裝、拆换接线端子排30次以上，控制模块底板上的螺丝底孔仍然不滑牙、松坏，且底板不形变。
11、机器设备应配有一个长短不低于1200mm，总宽不低于600mm的实验屏，作为实训考评具体操作的平台，考試中根据考試内容和电源电路工程图纸规定，将各考試控制模块固定不动到实验屏上开展连线等具体操作；实验屏薄厚不可低于3mm，牢靠牢固不松动，表层整平光洁，并经过喷漆、烤漆处理，可在其上撰写、绘图。
