一、系统软件简述
消防安全警报联动系统软件实训设备在智能建筑中通常被做为智能建筑三大管理体系中的BAS（工程建筑机器设备管理系统软件）的一个单独的子系统软件。该系统软件是通过消防安全系统软件中各个检测机器设备（烟感探测仪及温感探测仪）的主要参数转变开展火灾报警，并通过有关数据信号以实现消防安全的联动操纵。系统软件能开展各种模拟火灾事故和警报联动具体操作演试、系统软件的设定、联动程序编写、路线设计方案、连接网络、路线及设定常见故障的分辨及清除等实训。
二、商品特征
1.实训元器件联接以端子排的方法，可以根据实训内容构成不一样的消防安全回路；
2.该实训设备含有工程项目上常见的火灾事故显示屏及联动作用；
3.系统软件选用系统总线构造。
三、技术性主要参数
1.实训台工作中开关电源：AC220V±10% 50Hz
2.工作中自然环境：自然环境溫度范畴为-20℃～+45℃ 相对湿度＜85%
3.外形尺寸：1668mm×805mm×1484mm
四、实训内容
1.系统软件机器设备认识及布线具体操作
2.警报控制板、短路故障隔离器、联动插口控制模块的的安裝与联接
3.火灾事故表明盘的安裝、联接与应用
4.各种火灾探测器的安裝与联接
5.智能化键入、輸出控制模块、声光警报器、警报按钮的安裝与联接
6.元器件详细地址编码设定
7.系统软件的管理具体操作
8.系统软件的数据查询具体操作
9.机器设备启停具体操作
10.单点具体操作
11.联动程序编写
12.路线常见故障的分辨与处理
13.程序设定不正确的分辨与改正
14.设计方案并安裝一个简单运用系统软件
五、基本上配备

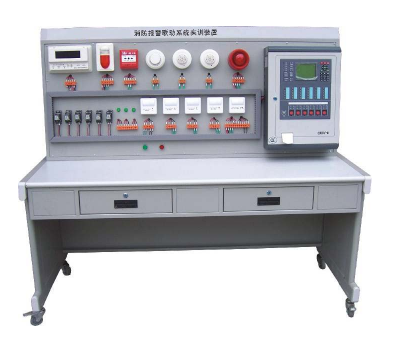

1.开关电源操纵屏（铁质两层亚光密纹喷塑构造）
给予沟通交流开关电源：单相交流电220V 50Hz，含有过流保护
2.楼宇实训桌
实训桌为铁质两层亚光密纹喷塑构造，桌面为防火安全、防潮、耐磨高相对密度板,构造牢固，样子似长方体封闭式式构造，造型设计美观大方；配有两个大抽屉、柜门，用以置放专用工具、储放挂件及材料等。桌面用以安裝开关电源操纵屏并给予一个宽敞舒服的工作中台面。实训桌还配有四个万向轮和四个固定不动调整组织，有利于挪动和固定不动，有益于实训室的部署。
3.火灾事故警报控制板(联动型)
（1）选用192×64点阵式液晶显示屏表明，可同屏表明4行12列汉字信息。
（2）可以现场编写系统总线机器设备的区、层、情况、种类、安裝部位等信息
（3）256条事件纪录，纪录控制板运作中的各种事件，可随时随地查看
（4）可以现场编写联动公式
（5）2个系统总线回路，可联接254个现场元器件
（6）1个 RS485 通信口，用以同火灾事故表明盘、机器设备具体操作盘、救火操纵盘开展通信，可接16台火灾事故表明盘；2台机器设备具体操作盘；4台（8区）救火操纵盘
4.火灾事故表明盘
火灾事故表明盘根据 RS485 通信系统总线与火灾事故警报控制板连接网络，实时表明本楼房的各种事件信息，使本楼房的工作中工作人员可以及时、精确地了解本楼房的消防安全事件，进而快速地采用相对应对策。
5.探测仪
配置易燃汽体探测仪、智能化光学感烟探测仪和差定温火灾探测器等三种探测仪。
6.键入控制模块、操纵控制模块
键入控制模块关键用以压力开关等数据信号检验，操纵控制模块关键用以操纵排烟阀、送风阀、卷帘门等机器设备。
7.联动盘现场插口
(1)三线操纵，布线部分简约便捷，轻轻松松实现启停回应作用；
(2)两种輸出操纵方法可供挑选，脉冲信号輸出和单脉冲輸出。
8.手动式警报按钮
火灾事故产生时，按下有机玻璃片，按钮的火警灯点亮，与此同时向控制板传出火警数据信号；
9.消防栓按钮
火灾事故时按下压片控制板警报，点亮火警指示灯(红)，与此同时輸出一组外控空接点，运行消防泵时，连接启泵回应数据信号，启泵指示灯点亮(绿色)，校准时，滑下滑动盖，按下校准按钮。
10.声光警报器、警铃
现场产生火灾事故接到操纵数据信号后，传出明显的响声报警数据信号，以做到提示现场工作人员留意的目地。
11.电子编码器
进行现场机器设备的编码、机器设备种类与敏感度的变更等作用。
