一、系统软件简述

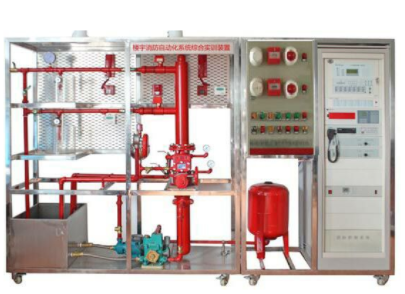

消防安全联动控制中心及喷淋救火系统软件实训设备”根据[工程建筑消防安全设计方案标准]开展规范设计方案,该系统软件具备消防安全操纵联动核心、消防安全广播节目电話核心、消防安全喷水救火系统软件典型性构造，可以进行火灾事故检测，早期检测，火灾报警，现场救火等演试性实训项目和消防安全管理核心，与此同时还能清晰的展现喷淋救火系统软件的典型性机器设备组成和系统软件原理，通过该设备的具体操作学习，学生可以对楼宇中喷水救火系统软件的构造有一个全方位的了解，喷淋系统软件与联动动控制中心系统软件实现连接网络操纵，探测仪与联动核心联接实现手全自动操纵；汽体救火系统软件具体操作管理核心的联接，与此同时与广播节目电話核心连接网络，彻底实现现智能化系统大楼设计方案，把握房屋建筑内部关键救火机器设备的运用，了解楼宇中湿式警报阀、水流标示器、压力开关等救火机器设备的构造和基本原理，了解消防安全控制中心的联动具体操作与设定，广播节目电話核心的操纵与具体操作设定，了解现代工程建筑消防安全联动机器设备系统软件基本原理和调节，了解消防安全的操纵基本原理和工作中全过程。它可用于学习《工程建筑救火系统软件》、《楼宇给排水系统软件》、《楼宇消防安全控制系统软件》等专业课的中职业学校的实训教学。
二、系统软件特征
1、具备实验性喷淋运行作用，当自动控制系统发生常见故障时，可手动式运行喷淋泵
2、本身自带控制板，可实现本地操纵，也可实现消防安全警报联动操纵
3、模型架构和储水箱等关键构件全部应用不锈钢元器件，确保不锈蚀、不容易衰老
4、喷淋泵和气压罐等重要机器设备各自选用德国和瑞士进口机器设备，平稳型强
5、湿式警报阀、水流标示器、压力开关等机器设备全部通过国家强制性性产品认证
三、基本上配备及主要参数
1.喷淋救火系统软件配备
模型架构和储水箱等关键构件全部应用不锈钢元器件，确保不锈蚀、不容易衰老，模拟两层大楼喷淋救火系统软件；模型系统软件关键由喷淋水泵、气压罐、湿式警报阀、水力警铃、延时器、压力开关、水流标示器、封闭式式喷头、实验阀、火灾探测器、火灾事故警报器等典型性喷水救火机器设备组成，能栩栩如生模拟大楼内水救火系统软件的典型性构造。
喷淋水泵：总数1台功率 750W 扬程：30米总流量:8立方米/小时
低位水泵模拟气压罐：总数1台容积50升，功率 750W扬程：30米，0.3MP
湿式警报阀：总数1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：总数6个68℃温级
水流标示器：总数2个敏感度15L-37.5L/min
感烟探测仪：1个，系统总线编码型，警报电流量小2MA一般浓烟体浓渡级别
感温探测仪：1个系统总线编码型，警报电流量小2MA、68℃温级
温度传感器：1个，系统总线型，警报电流量小2MA、68℃温级
2、开关电源操纵屏（全不锈构造）
给予沟通交流开关电源：单相交流电220V 50Hz，含有过流保护
3、火灾事故警报控制板(联动型)
(1)选用192×64点阵式液晶显示屏表明，可同屏表明4行12列汉字信息
(2)可以现场编写系统总线机器设备的区、层、情况、种类、安裝部位等信息
(3)256条事件纪录，纪录控制板运作中的各种事件，可随时随地查看
(4)可以现场编写联动公式
(5)2个系统总线回路，可联接254个现场元器件
(6)1个 RS485 通信口，用以同火灾事故表明盘、机器设备具体操作盘、救火操纵盘开展通信，可接16台火灾事故表明盘；2台机器设备具体操作盘；4台（8区）救火操纵盘
4、火灾事故表明盘
火灾事故表明盘根据 RS485 通信系统总线与火灾事故警报控制板连接网络，选用192×64点阵式液晶显示屏实时表明本楼房的各种事件信息，使本楼房的工作中工作人员可以及时、精确地了解本楼房的消防安全事件，进而快速地采用相对应对策。
5、探测仪
配置易燃汽体探测仪、智能化光学感烟探测仪和差定温火灾探测器等三种探测仪。
6、键入控制模块、操纵控制模块键入控制模块
关键用以压力开关等数据信号检验，操纵控制模块关键用以操纵排烟阀、送风阀、卷帘门等机器设备。
7、联动盘现场插口
(1)三线操纵，布线部分简约便捷，轻轻松松实现启停回应作用；
(2)两种輸出操纵方法可供挑选，脉冲信号輸出和单脉冲輸出。
8、手动式警报按钮
火灾事故产生时，按下有机玻璃片，按钮的火警灯点亮，与此同时向控制板传出火警数据信号；
9、消防栓按钮
火灾事故时按下压片控制板警报，点亮火警指示灯(红)，与此同时輸出一组外控空接点，运行消防泵时，连接启泵回应数据信号，启泵指示灯点亮(绿色)，校准时，滑下滑动盖，按下校准按钮。
10、声光警报器、警铃
现场产生火灾事故接到操纵数据信号后，传出明显的响声报警数据信号，以做到提示现场工作人员留意的目地。
11、电子编码器
进行现场机器设备的编码、机器设备种类与敏感度的变更等作用。
12、广播节目录放模块
消防安全广播节目录放机、广播节目吸顶喇叭
13、功放模块
消防安全定压功放，环境音源功放
14、消防安全电話系统软件
系统总线电話通信盘，电話分机，电話控制模块等。
三、技术性主要参数
1、键入开关电源：单相三线～220V±10% 50Hz
2、自然环境溫度：+4℃～+45℃
3、设备容积：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、控制台尺：550*600*750MM
6、安全性维护：具备走电全自动维护设备
四、实训项目
1.系统软件构造与机器设备认识
2.喷淋救火系统软件仿真软件安装与应用
3.喷淋救火系统软件伺应情况具体操作
4.喷淋救火系统软件调节
5.火灾事故检测与火灾报警
6.喷淋救火具体操作
7.喷淋救火监管软件安裝与应用
8.喷淋系统软件系统软件综合性具体操作练习
9.消防安全喷水手全自动操纵的实训
10.火灾事故真正演试实训
11.喷淋救火系统软件与消防安全警报系统软件联动
12.消防安全联动动主机的设定
13.消防安全联动主机的联动程序编写
14.消防安全探测仪的便用与编码
15.消防安全系统软件控制模块的效果与联接
16.广播节目主机的具体操作，火警情况下应急广播节目的转换具体操作；
17.单点广播节目，广播节目话筒的具体操作，系统软件作用设定；
18.背景音乐下的火警应急广播节目转换
19.没有人执勤时应广播节目的全自动转换设定
20.广播节目分派主机的具体操作，软件设定不正确的分辨与改正
21.与消防安全警报系统软件的互连具体操作，路线常见故障的分辨与处理
22.火警通信主机的具体操作，系统软件作用设定
23.主机与电話分机的通信具体操作，分机电話的具体操作
24.管网式早期报警系统的效果
25.管网式早期探测仪的安裝
26.管网式早期探测仪的认识
27.管网式早期探测仪的联机调节
28.管网式早期检测控制系统软件的安裝
29.管网式早期检测控制系统软件的模拟实训
30.系统软件基本原理桔构与管网设计方案
31.消防安全警报联动监管电子计算机核心软件的具体操作培训材料
32.总平面图的导进和配备的作用
33.警报点的设定作用
34.系统软件主要参数的设定作用
35.CRT图的制做与导进作用
36.与消防安全广播系统的连接网络程序编写作用
37.消防安全点的互联网架构与网络协议作用
38.消防安全系统软件各子系统软件的互联网平台搭建作用
