一、简述
该设备是根据《我国教育领域规范——电工电子类实训产业基地仪器设备机器设备配置规范》，教育部“振兴21世纪职业教育课堂教学改革和教材基本建设整体规划”规定，按照职业教育的教学和实训规定研发的商品。合适高职院校、职业学校的机电机器设备安裝与检修、机电技术性运用、电气运作与操纵、电气技术性运用、电子家用电器运用与检修等专业和非机电类专业的《可程序编写控制板技术性》、《电气及PLC操纵技术性》、《PLC以及运用》、《变频调速技术性》、《现场总线操纵技术性》课程的教学与技能实训。
实训设备也合适技工学校、职业培训学校、职教中心、评定站/所各技术工种PLC实操、技能鉴定考评。
二、设备特征
1、选用乐高积木组成式构造，含电源开关量、模拟量、变频调速、触碰彩屏、系统总线通讯控制模块等，配套设施组态监控软件、仿真实训软件，实现仿真化、信息化管理、互联网实训教学，反映实训教学的互联网性和系统软件性。
2、项目实训控制模块：运用目前典型性的可程序编写控制板及系统总线技术性进行对工业生产生产中模拟目标，实物模型中的逻辑性、模拟、全过程、运动等的操纵实训，进行学生理解、设计方案、安裝、调节、检修等多种技能实训。
3、基于现场总线的组态监管实训教学：通过现场总线互联网，将实训设备（从站）PLC和主站PLC开展1：N通讯。从站的PLC运作操纵目标的程序，运用工控互联网集中化监管的作用，主站PLC可以对任意台从站PLC开展实时监控，合乎工业生产现场操纵的规定。学生单独通过PLC进行对各种实训目标的操纵，并开展组态实时监控（1：1通讯）。
4、仿真实训教学：通过虚拟自然环境实时表明PLC运作情况，也可以实现不正确查验、程序编写练习、程序编写检测等作用。
三、技术性特性
1、键入开关电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3、设备容积：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1680mm×750mm×1600mm
6、安全性维护：具备漏电压、漏电流量维护设备，安全性合乎国家行业标准
四、实训设备的基本上配备及作用

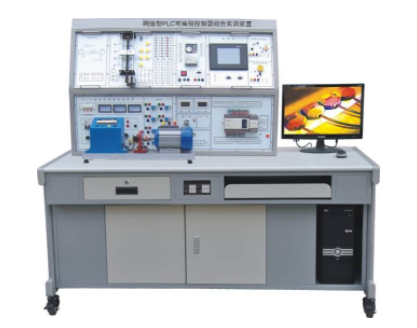

实训设备由操纵屏、实训桌、主机实训部件、实训控制模块（含丰富的工业生产现场机器设备模拟实训目标）、变频器挂箱、触摸屏挂箱、交直流电机、系统总线模块、通讯控制模块、电机导轨、测速组织等构成。
（一）操纵屏（铁质两层亚光密纹喷塑构造，铝质面板）
1、沟通交流开关电源操纵模块
三相四线380V沟通交流开关电源经空气开关后给设备配电，电网电压表监管电网电压，配有带灯保险丝维护，操纵屏的配电由钥匙电源开关和启停电源开关操纵，与此同时具备走电告警标示及告警校准。
给予三相四线380V、单相220V开关电源各一组，由启停电源开关操纵輸出，并配有保险丝维护。
2、直流电源、直流电压/电流表、逻辑性輸出及标示等
直流电压：0～10V可调輸出；直流电流量：4～20mA可调輸出；直流数字电压表/电流表；电压表量程0～200V、键入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；与此同时配有逻辑性电平輸出（点动、自锁）、逻辑性电平标示、LED数码管、方向标示器、八音盒、直流24V汽车继电器、数据信号变换座若干。
3、主机实训部件
配备西门子S-7 226（键入24点，輸出16点），模拟量控制模块EM235（4路键入/1路輸出），S7200以太网通信控制模块，s7300 cpu314C-2DP,触摸屏西门子SMART LINE 7IE,配套设施通讯程序编写电缆线.
