一、设备特征

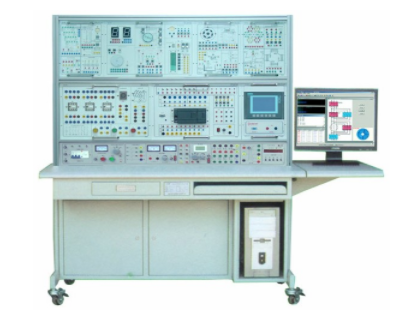

1、实训设备均由操纵屏、实训桌、PLC主机部件、变频器部件、触摸屏部件、PLC程序编写实验控制模块、实训网孔板、电机操纵必须的低压电气元器件（汽车继电器、接触器、按钮等）构成，该实验设备充足考虑到实验实训的开放性，既可以作为机电操纵、PLC等课程的配套设施实验，又可通过该套实验机器设备，可以让学生自己动手能力、随意组成，进行不一样种类实验、实训，充足反映学生动手能力性和自主性，可以自己设计方案实验，自己构建电源电路。
2、选用挂件构造，具备电源开关量、模拟量、变频调速、操纵目标、触摸屏、等模块，能进行逻辑性、模拟、全过程、运动等的操纵实训教学。
3、设备配有电压型和电流量型漏电保护器，各开关电源輸出均有监示及短路故障维护等作用，各测量仪表均有靠谱的维护作用，应用安全性靠谱。
二、技术性特性
1.键入开关电源：三相四线（或三相五线）~380V±10% 50Hz
2.工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.设备容积：＜1.5KVA
4.外形尺寸：长≤1600mm×宽≤720mm×高≤1600mm（参照尺寸,加工工艺改善，可以有适度调节）
5. 安全性维护：具备漏电压、漏电流量维护设备，安全性合乎国家行业标准。
三、实训设备的基本上配备及作用
实训设备由操纵屏、实训桌、PLC主机实训部件、实训模拟目标挂箱（含丰富的工业生产现场机器设备模拟实训目标）、变频器挂箱、触摸屏挂箱、交流电机、接触器、按钮、行程开关、工控组态手机软件、仿真软件、电机等构成。
（一）操纵屏（铁质亚光密纹喷塑构造，铝质面板）
1、三相四线380V沟通交流开关电源经空气开关后给设备配电，电网电压表监管电网电压，配有带灯保险丝维护，操纵屏的配电由钥匙电源开关和启停电源开关操纵，与此同时具备走电告警标示及告警校准。
2、直流电源：直流电压24V輸出一路。
3、直流电压表：交直流测量，量程0～500V，分成1V、10V、100V、500V四个档位。
作用：可以测量沟通交流和直流，具备交直流测量设定转换作用，四个档位随便转换交直流，能全自动滤除影响，清除非临界值跳字，超量程警报。可以通过设定仪表的满值、零值来设定仪表测量量程、精度及表明偏移量。可以全自动设定仪表的小数点部位。
仪表具备过滤指数全自动设定作用，提升仪表可靠性。
4、直流电流表：交直流测量，量程0～5A，分成75mA 、100mA、1A、5A四个档位。
作用：可以测量沟通交流和直流，具备交直流测量设定转换作用，档位随便转换交直流，能全自动滤除影响，清除非临界值跳字，超量程警报。可以通过设定仪表的满值、零值来设定仪表测量量程、精度及表明偏移量。可以全自动设定仪表的小数点部位。仪表具备过滤指数全自动设定作用，提升仪表可靠性。
5、功率表：量程：-1999—9999W，电流量可分成0.1A、1A、2.5A、5A四个电流量范畴
作用：能全自动滤除影响，清除非临界值跳字，超量程警报。可以通过设定仪表的电压、电流量倍率来设定仪表测量量程、精度。小数点部位全自动转换。测量部门w与kW全自动转换可选。
仪表具备过滤指数全自动设定作用，提升仪表可靠性。
（二）实训控制模块
1、西门子S7200-224CN 主机或三菱FX1N24MR，主机固定不动在挂箱上，面板上引出I/O插口。
2、三菱D720S-0.4K-CHT变频器，主机固定不动在挂箱上，面板上引出插口。
3、7英寸威纶工业生产触摸屏
4、实训网孔板一块
5、三相鼠笼异步电机：沟通交流380V/△、660VY。
6、抢答器/数码管表明
7、安装流水线/十字路口交通灯
8、水塔水位/天塔之光
9、全自动送料装车/四节传送带
10、多种液态混和设备
11、步进电机/直线运动
12、自控轧钢机/邮件快递分拣机
13、机械手操纵/自控成型机
14、电梯轿厢操纵实验
15、直流电机操纵
16、继电触碰操纵
四、实训桌
操纵屏、实训桌为铁质双面亚光密纹喷塑构造，桌面选用高相对密度板构造；左右配有两个大抽屉（带锁），用以置放专用工具及材料，电脑桌联体设计方案，实训桌下方配有元器件存储柜，配有四个带刹车的轮子，有利于挪动和固定不动，造型设计美观大方。
五、实训项目
（一）PLC模拟目标基本上运用实训
1、基本上命令程序编写训练
2、LED 数码表明操纵
3、抢答器实验
4、十字路口交通灯操纵
5、天塔之光演试
6、机械手姿势模拟操纵
7、四节传送带模拟操纵
8、安装流水线模拟操纵
9、电梯轿厢控制系统软件模拟操纵
10、步进电动机模拟操纵
11、水塔液位模拟操纵
12、三相异步电动机星/三角（Y/Δ）换接运行模拟操纵
13、混和设备模拟操纵
14、邮件快递分拣机模拟操纵
15、自控轧钢机模拟操纵
16、自控成型机模拟操纵
17、加工中心刀具模拟操纵
18、礼花之光演试
19、卸料小车操纵模拟
20、直流电机正反转操纵模拟
（二）PLC操纵工业生产电气实训路线
1、PLC操纵异步电动机点动操纵电源电路
2、PLC操纵异步电动机自锁操纵电源电路
3、PLC操纵异步电动机单边点动、起动操纵电源电路
4、PLC操纵异步电动机两地操纵电源电路
5、PLC操纵异步电动机联锁正反转操纵电源电路
6、PLC操纵正反转点动、起动操纵电源电路
7、PLC操纵双向联锁正反转操纵电源电路
8、PLC操纵全自动往返操纵电源电路
9、PLC操纵部位电源开关作全自动终止正反转起动操纵电源电路
10、PLC操纵含有点动的全自动往返操纵电源电路
11、PLC操纵异步电动机星、三角操纵电源电路
12、PLC操纵接触器操纵星、三角操纵电源电路
13、PLC操纵全自动次序起动操纵电源电路
14、PLC操纵C620型车床操纵电源电路
15、PLC操纵电动葫芦电气操纵电源电路
（三）PLC、变频器、触摸屏的综合性运用实训
1.变频器作用主要参数设定与具体操作
2.变频器警报与维护作用
3.变频器无级调速
4.变频器操纵电机正反转
5.外部端子点动操纵
6.多段速率挑选变频调速
7. 外部模拟量（电压/电流量）变频调速
8.瞬时断电运行操纵
9.PID变频调速操纵
10.PLC操纵变频器外部端子的电机正反转
11.基于PLC的程序运行操纵
12.基于PLC模拟量操纵变频开环调速
13.基于PLC通讯方法的变频器开环调速
14.基于PLC通讯方法的速率闭环控制精准定位操纵
15.PLC与人机界面触摸屏通信操纵
16.PLC、人机界面触摸屏与变频器通信操纵
17.PLC与人机界面触摸屏数字量调速
18.PLC与人机界面触摸屏模拟量调速
