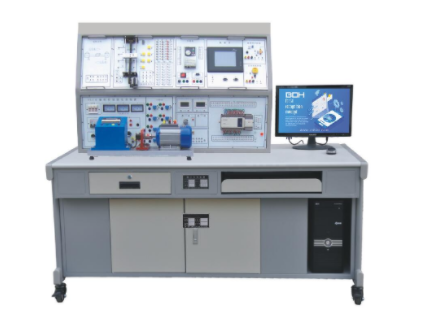

西门子PLC可程序编写操纵操纵综合性实训机器设备,PLC部分集可程序编写逻辑性控制板、通讯编辑器、程序编写软件、工控组态手机软件、仿真教学软件、模拟操纵实训挂箱、实物等于一体，可形象化地开展PLC的基本上命令练习，多个运用普遍的PLC具体运用模拟实验和实物操纵实训，也为高层次的设计方案开发设计实验实训给予优良的标准。为了融合教学规定，设计方案全过程中参照了国内多种教材，从这当中精选出最具典型性性的实训实验项目，配置三相鼠笼异步电机及汽车继电器，能进行多个电气操纵项目练习。
二、设备特征
1、设备选用部件式构造，拆换实验控制模块方便快捷，如必须拓展作用或开发设计新实验，只需加上实验控制模块挂箱就可以，永不取代。
2、实验目标品牌形象真实，贴近工业生产现场的具体运用，通过本设备的练习，学生迅速就能融入现场的工作中。
3、选用西门子S7-1500可编程序操纵器，作用强劲、特性优异，选用模块化设计设计方案，组成灵活，客户可根据不一样的必须构成不一样的控制系统软件。
4、组态棒图教学，选用MCGS工控组态手机软件，全部实验都已编写出品牌形象形象化、动感强、教学效果好的组态棒图，开展实验动态性追踪教学。
5、实验项目齐备，含数字量、模拟量、变频调速、触摸屏、互联网通信及电气操纵等。
6、PLC主机的互联网教学实验：配有RS485互联网通讯老师端计算机（主站）各自跟16台PLC主机（从站）开展立即通讯实验（即开展1：N通讯），任一台PLC主机（主站）跟7台PLC主机（从站）开展立即通讯实验（即开展N：N通讯）。
7、仿真实训教学：通过虚拟自然环境实时表明PLC运作情况程序编写练习、程序编写检测等作用。
三、技术性特性
1、键入开关电源：三相四线（或三相五线）～380V±10% 50Hz
2、开关电源輸出：有走电型维护器、过载、短路故障维护设备。
3、三相四线380V輸出，由三只电压表标示輸出电压
4、～220V通过安全性插座輸出
5、+24V/2A直流稳压电源輸出
6、+5V/1A直流稳压电源輸出
7、±12V/1A直流稳压电源輸出（根据设备要求而定）
8、直流电压：0～10V可调輸出；直流电流量：4～20mA可调輸出
9、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
10、设备容积：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全性维护：具备漏电压、漏电流量维护设备，安全性合乎国家行业标准
四、PLC实训设备的基本上配备及作用
实训设备由操纵屏、实训桌、主机实训部件、实训控制模块（含丰富的工业生产现场机器设备模拟实训目标）、变频器挂箱、触摸屏挂箱、交直流电机、系统总线模块、通讯控制模块、电机导轨、测速组织等构成。
（一）操纵屏
1、沟通交流开关电源操纵模块
三相四线380V沟通交流开关电源经空气开关后给设备配电，电网电压表监管电网电压，配有带灯保险丝维护，操纵屏的配电由钥匙电源开关和启停电源开关操纵，与此同时具备走电告警标示及告警校准。
给予三相四线380V、单相220V开关电源各一组，由启停电源开关操纵輸出，并配有保险丝维护。
2、定时器兼警报记录仪
定时器兼警报记录仪，平时作钟表应用，具备设置时间、按时警报、断开开关电源等作用；还可全自动纪录因为布线或具体操作不正确所导致的走电告警频次。
3、直流电源、直流电压/电流表、逻辑性輸出及标示等
直流电压：0～10V可调輸出；直流电流量：0～20mA可调輸出；直流数字电压表/电流表；电压表量程0～200V、键入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA；与此同时配有逻辑性电平輸出（点动、自锁）。
4、主机实训部件
西门子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 数据；60 ns；集成化2x PN 插口；集成化 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz
