PLC可编程控制器/单片机实验开发系统综合装置

KCPLC-04D型PLC可编程控制器/单片机实验开发系统综合装置

一、简述

本设备是PLC可程序编写控制板及单片机设计实验开发设计系统软件综合性实验机器设备。保证一机多用、资源共享资源、有利于管理、该系统软件可进行51/96/8088/8086等CPU的单片机设计、微型机的全部软、硬件配置实验。在单片机设计仿真实验系统软件的基本上。提升8088十六位微机原理和插口实验 。一体化设计方案，只需拆换不一样的CPU卡，就可以适用多种CPU的实验开发设计。给予两种具体操作平台，就可以单独工作中，也可与PC机联机工作中。一机在手，别无他求。它可用于《MSC-51单片机设计基本原理与插口》、《MSC-96 单片机设计基本原理与插口》、《单片机设计插口技术性》、《十六位微机原理与插口》等课程教学。由MCS-51/96CPU卡构成的单片机设计仿真实验系统软件，除实验作用外，还具备仿真开发设计作用，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时具体指导书中详尽描述了各实验的目地、内容，列举了布线图，程序插口框架图和程序软盘，省去了老师和实验指导教师为设计方案、准备调节实验路线和实验程序所许的工作中量，节省了课堂时间，从业单片机设计运用开发设计教学的科研人员根据各自的具体必须应用该实验系统软件，可带动应用者以最短的时间精确合理地进行开发设计与实验每日任务。PLC部分模拟具体工业生产操纵全过程中典型性的操纵目标，它品牌形象栩栩如生的演试了PLC的全部实行全过程。可以品牌形象栩栩如生的实行组织认证自己编写程序的恰当性，把握PLC的具体运用，提高学生对PLC的学习培训兴趣。商品选用挂箱式，有利于实验项目拓展和客户第二次开发设计。自商品发布以来，获得了各大学校教学老师和专家的一致五星好评。全套设备设计方案有效、作用强劲、具体操作简易便捷，对学生了解和把握可程序编写控制板的操纵基本原理和具体操作方式。加速学习PLC的程序编写方式。都具备巨大的带动。

二、系统软件组成

1、PLC可程序编写控制板实验台（演试屏与操纵箱组成）

2、PLC可程序编写控制板实验演试设备

3、PLC可程序编写控制板具体操作桌

4、程序编写运用软件

5、仿真教学软件

6、PLC及转接通信电缆线

7、单片机设计实验开发设计系统软件:

（1）、硬件配置简述

该系列产品通用性型基本原理与插口技术性教学实验系统软件是升级换代商品，沿用多核构架技术性，全方位适用16位微机原理与插口技术性、单片机设计系统软件的开发设计与实验，具备较强的通用性性，为基本原理与插口技术性的教学搭建了一个全开放、可开发设计的实验自然环境。

（2）、软件简述

适用汇编语言和C语言的源程序级程序编写与调节，适用存储器、内存和外设插口处理芯片的非程序编写读写具体操作，适用X86程序的INT 21h作用启用，达到实方式和保护模式下微机原理与插口的实验要求。

（3）、开放特点

系统软件选用双核构架，由管理CPU支柱系统软件集成化开发设计自然环境的运行，担负与PC联机调节时通讯数据互换所造成的硬件配置耗费，展现给客户的是一个详细而又全透明、资源充足开放的32位微控制器。

（4）、系统总线特点

系统软件开放了系统总线总宽的动态性挑选体制，把系统总线总宽操纵“BS8”列为客户可界定的范畴，为了简单化电源电路联接，系统软件对该键入数据信号有缺省界定，为“16位内存”和“8位I/O”，即当客户浏览16位储存器、8位I/O插口时可忽视对“BS8”端的界定与联接。与此同时将多少字节容许数据信号BHE、BLE列为拓展界定的范畴，适用字节（8位）、字（16位）、双字（32位）共三类命令的拓展寻址，并把DMA具体操作期间的字节界定融进到BHE、BLE选通端，使其拓展特点与微型机具体运用无缝融合。

（5）、通用特点

系统软件以多核构架技术性为支柱，充足适用32位80386、16位8086/8088系列产品微控制器、MCS-51／96系列产品单片机设计，各CPU控制模块可按客户要求开展灵活配备。

（6）、连线方法

系统软件给予了扁平线、排线和单线相融合的电源电路连线方法：数据系统总线、详细地址系统总线、操纵系统总线及8芯以上的插口选用扁平联接或排线联接；读写操纵、选通端选用单线联接，进一步提升了电源电路的搭接方法，提升了电源电路的联接效率。

（7）、安全性特点

系统软件引出的拓展系统总线均由防护元器件推动，“防护”设计方案确保了CPU核的安全性，防止了误具体操作、误连线对CPU导致的损害；“推动”设计方案的目地提升了系统软件拓展系统总线的可靠性和稳定性。此外系统软件内置了具备短路故障维护、过流保护的高特性稳压开关电源电路，进一步确保了系统软件的安全性性。

8、计算机或手持单片机编程器（客户自备或代购）

三、PLC可程序编写控制板实验台操纵箱技术指标

1、开关电源

 1.1开关电源键入:工作中电压220V±5%(50Hz)，键入时指示灯亮。

 1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。輸出沟通交流220V工作中电压有高精度电流表与电压表标示

A组:直流电压+5V/3A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。

B组: 直流电压24V/2A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。C组:低压直流稳压电源，电压+12V/-12V輸出，电流量2A。

D组: 0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。

E组:恒流源，给予0-20mA恒流源

 F组:单相市电輸出，供客户自备仪器设备应用。

四、PLC可程序编写控制板主机挂箱作用、特征

1、PLC主机：键入：24点 輸出16点(可挑选)

2、型号规格：西门子S7-200 226

3、輸出电压：直流24V，电压表标示

4、运用运用软件程序编写

5、开关电源键入：沟通交流220V，50Hz

1）作用包含

（1）沟通交流开关电源键入区 （2）PLC主机 、程序编写电缆线

 （3）LED发亮管、指示灯 （4）輸出负荷标示

 （5）键入模拟电源开关（按钮和电源开关） （6）LED数码管 、蜂鸣器

 （7）直流稳压电源5V1A，24V2A （8）PLC键入 、輸出端口号

2）PLC主机的键入輸出端口号均已引到面板上。键入可以接模拟键入电源开关、行程开关或接近开关等。輸出可以接面板上的指示灯、数码管和汽车继电器、直流电机和蜂鸣器，还可以与演试设备相联接，可运用具体的工业生产操纵。

3）PLC主机西门子S7-200 226主机。如客户规定时也可配置其他型号规格主机。

4）实验台本身含有24V2A的开关电源。可以立即用以輸出负荷或与演试设备插口或与其它相匹配设备相接。

五、实验桌：铝木结构，选用特制模具制做的高品质铝合金做架构，铝合金表层经空气氧化处理，经久经久耐用，美观大方，合乎现代审美观，桌面为防火安全、防潮、耐磨高相对密度板，餐桌下部配备存储柜及计算机主机柜。

六、PLC可程序编写控制板实验演试挂箱

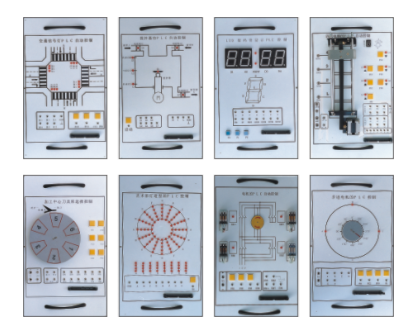

 该设备是为了相互配合PLC可程序编写控制板实验台应用而设计方案的外接演试设备。它由LED发光二极管、大型LED数码管、直流电机、步进电机等实行组织用其他外围电源电路模拟具体工业生产操纵全过程中的情况，它品牌形象栩栩如生的演试了PLC的全部实行全过程。通过该设备，可以锻练学生的动手能力能力，可以品牌形象栩栩如生的实行组织认证自己编写程序的恰当性，把握PLC的具体运用，提高学生对PLC的学习培训兴趣。演试挂箱后盖由铝合金注塑而成，箱体构造有效，加工工艺优秀，美观大方。该设备在演试屏上部位可任意挪动、交换。演试设备上对PLC的键入輸出均选用24V开关电源，5V开关电源供实行组织中的外围应用，每套演试设备关键由十七块实验挂箱构成，它们的型号规格各自为：

1.PLC001：交通信号灯PLC全自动操纵 10.PLC010：全自动送料装车系统软件

2.PLC002：搅拌器的PLC全自动操纵 11.PLC011：自动售货机

3.PLC003：LED数码管表明PLC全自动操纵（实物） 12.PLC012：全自动成形系统软件

4.PLC004：四层电梯轿厢的PLC全自动操纵（实物） 13.PLC013：水塔全自动供电系统软件

5.PLC005：加工中心刀具库挑选操纵（实物） 14.PLC014：邮件全自动快递分拣系统软件

6.PLC006：艺术彩灯造型设计的PLC操纵 15.PLC015：全自动全自动洗衣机系统软件

7.PLC007：电机的全自动操纵（实物） 16.PLC016：电镀系统软件

8.PLC008：步进电机的PLC操纵（实物） 17.PLC017：基本实验

9.PLC009：模拟电视机发送塔 18.西门子S7-200 226主机：键入：24点 、 輸出16点

七、实验项目

（一）、PLC可程序编写控制板实验系统软件：

1．与、或、非逻辑性作用实验

2．定时器、计数器作用实验

3．跳转、支系作用实验

4．移位寄存器实验

5．数据处理方法作用实验

6．微分、位具体操作实验

7．交通信号灯PLC全自动操纵实验

8．搅拌器的PLC全自动操纵实验

9．LED数码官表明PLC全自动操纵实验

10．四层电梯轿厢的PLC全自动操纵实验

11．加工中心刀具库挑选操纵实验

12．艺术彩灯造型设计的PLC操纵实验

13．电机的全自动操纵实验

14．步进电机的PLC操纵

15．模拟电视机发送塔实验实验

16．全自动送料装车系统软件操纵实验

17．自动售货机实验

18．全自动成形实验

19．水塔全自动供电控制系统软件实验

20．邮件全自动快递分拣实验

21．全自动全自动洗衣机控制系统软件模拟实验

22．电镀全过程操纵实验

23．挖土机操纵程序编写练习：集PLC技术性、微型机操纵技术性与一体，即有形像的模型，又有栩栩如生实际的运行组织，实验具体操作便捷，是各学校可程序编写控制板技术性开展实物实验的理想化模型。

（二）、单片机设计实验系统软件：

微机原理以及程序设计实验

1. 系统软件认识实验

2. 数制变换实验

（1）十六进制数变换为十进制数

（2）十进制数变换为十六进制数

3. 码制变换实验

（1）ASCII码（数标识符）变换为十六进制数

（2）十六进制数变换为ASCII码

（3）ASCII码（数标识符）变换为十进制数

（4）十进制数变换为ASCII码

（5）十进制数的ASCII码变换为BCD码

（6）十进制BCD码变换为二进制数

4. 计算类程序编写实验

（1）二进制双精度加法计算

（2）十进制的BCD码减法计算

（3）乘法计算

5. 支系程序设计实验

6. 循环系统程序设计实验

（1）测算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）

（2）求某数据区内负数的个数

7. 排序程序设计实验

（1）气泡排序法

（2）学生成绩名次表

8. 子程序设计方案实验

（1）求无标记字节序列中的最大值和极小值

（2）求N！

9. 查表程序设计实验
