网络型PLC可编程控制器、变频调速及电气控制实验装置

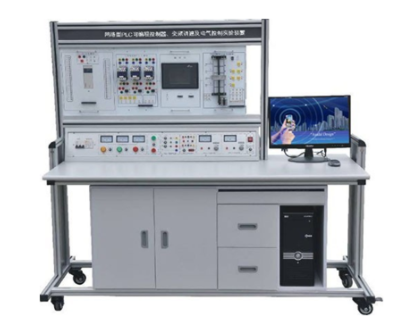

KCPLC-04G型网络型PLC可编程控制器、变频调速及电气控制实验装置

一、简述

本设备是专为目前我国各学校设立的《可程序编写控制板技术性》、《可程序编写控制板以及运用》等课程实验配套设施设计方案的，集可程序编写逻辑性控制板、通讯控制模块、模拟量操纵控制模块、程序编写软件、工控组态手机软件、仿真教学软件、实验挂箱（变频器操纵、触碰屏操纵等）、实物等于一体。在本设备上，可形象化地开展PLC的基本上命令训练、多个PLC具体运用的模拟实验及实物实验，全部实验均有组态棒图开展动态性追踪。

二、特征：

1、设备选用部件式构造，拆换实验控制模块方便快捷，如必须拓展作用或开发设计新实验，只需加上实验控制模块挂箱就可以，永不取代。

2、双端口号布线法：PLC主机与实验控制模块挂箱之间的联接就可以选用自锁紧接插线单线逐点联接，以提升实验者动手能力动脑筋能力，加重了解PLC的构造和作用，又可通过排线一次性联接，以提升实验连线速率，与其他生产厂家单一连线法对比具备肯定的优异性。

3、实验目标品牌形象真实，贴近工业生产现场的具体运用，通过本设备的练习，学生迅速就能融入现场的工作中。

4、选用三菱FX1N-40mR可编程序操纵器，作用强劲、特性优异，选用模块化设计设计方案，组成灵活，客户可根据不一样的必须构成不一样的控制系统软件。

5、组态棒图教学，选用MCGS工控组态手机软件，全部实验都已编写出品牌形象形象化、动感强、教学效果好的组态棒图，开展实验动态性追踪教学。

6、实验项目齐备，含数字量、模拟量、变频调速、触摸屏、互联网通信及电气操纵等。

7、PLC主机的互联网教学实验：配有RS485互联网通讯（也可挑选CC-Link通讯，价钱另议），老师端计算机（主站）各自跟16台PLC主机（从站）开展立即通讯实验（即开展1：N通讯），任一台PLC主机（主站）跟7台PLC主机（从站）开展立即通讯实验（即开展N：N通讯）。

三、技术性特性

1、键入开关电源：三相四线（～380V±10% 50Hz）

2、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%（25℃）

3、设备容积：300VA

4、重量：160Kg

5、外形尺寸：160×75×150 cm3

四、设备组成

（一）开关电源

1、开关电源键入:工作中电压380V±5%(50Hz)，键入时指示灯亮。

2、开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。輸出三相沟通交流380V工作中电压有三只高精度电压表标示 ，通过启停按钮操纵三相沟通交流电压輸出。

A组:直流电压+5V/3A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。

B组:直流电压24V/2A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。

C组:低压直流稳压电源，电压+12V/-12V輸出，电流量2A。

D组:0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。

E组:恒流源，给予0-20mA恒流源

 F组:单相市电輸出，供客户自备仪器设备应用。

（二）操纵屏：正面铝合金大凹形槽内上下配有导轨，实验控制模块挂件在操纵屏上部位可任意交换。

（三）实验桌：铝木结构，选用特制模具制做的高品质铝合金做架构，铝合金表层经空气氧化处理，经久经久耐用，美观大方，合乎现代审美观，桌面为防火安全、防潮、耐磨高相对密度板，餐桌下部配备存储柜及计算机主机柜。

（四）JDS-01 PLC主机实验部件：

1、三菱FX1N-40mR-001 AC/DC/汽车继电器，内置数字量I/O（24路电源开关量键入，16路汽车继电器輸出）。

2、FX0N-3A模拟量控制模块（2路模拟量键入，1路模拟量輸出）。

3、FX2N-485-BD通讯控制模块，SC-09通讯程序编写开关电源，选用RS485互联网通讯。

（五）JDS-02继电接触器操纵实验挂箱（一）

给予交流接触器、热继电器各2只，模拟电灯泡1只，操纵按钮3只。

（六）JDS-03继电接触器操纵实验挂箱（二）

给予交流接触器2只，时间汽车继电器1只，耗能制动变压器、整流二极管、大功率电阻器等。

（七）JDS-04 触摸屏实验挂箱

配有7英寸，昆仑通态256色液晶显示屏触摸屏，含有RS485通讯插口。

（八）JDS-05 变频器实验挂箱 采用三菱FR-D720S/0。4KW

（九）溫度闭环控制操纵挂箱

（十）A/D及D/A变换挂箱

（十一）PLC001、交通信号灯PLC全自动操纵实验挂箱

（十二）PLC002、搅拌器的PLC全自动操纵实验挂箱

（十三）PLC003、LED数码管表明PLC全自动操纵实验挂箱（实物）

（十四）PLC004、四层电梯轿厢的PLC全自动操纵实验挂箱（实物）

（十五）PLC005、加工中心刀具库挑选操纵实验挂箱（实物）

（十六）PLC006、艺术彩灯造型设计的PLC操纵实验挂箱

（十七）PLC007、电机的全自动操纵实验挂箱（实物）

（十八）PLC008、步进电机的PLC操纵实验挂箱（实物）

（十九）PLC009、模拟电视机发送塔实验挂箱

（二十）PLC010、全自动送料装车系统软件实验挂箱

（二十一）PLC011、自动售货机实验挂箱

（二十二）PLC012、全自动成形系统软件实验挂箱

（二十三）PLC013、水塔全自动供电系统软件实验挂箱

（二十四）PLC014、邮件全自动快递分拣系统软件实验挂箱

（二十五）PLC015、全自动全自动洗衣机系统软件实验挂箱

（二十六）PLC016、电镀系统软件实验挂箱

（二十七）三相鼠笼和电动机 380V Y /△接法 2台

（二十八）基本实验挂箱

五、实验内容

1．与、或、非逻辑性作用实验 24．触摸屏的基本上命令演试

2．定时器、计数器作用实验 25．触摸屏的LED数码表明操纵

3．跳转、支系作用实验 26．触碰屏操纵的三相鼠笼异步电机变频调速操纵

4．移位寄存器实验 27．变频器作用主要参数设定与具体操作实验

5．数据处理方法作用实验 28．触摸屏的溫度PID操纵

6．微分、位具体操作实验 29．三相异步电机的变频开环调速实验

7．A/D、D/A变换 30．基于PLC通讯方法的变频器开环调速

8．交通信号灯PLC全自动操纵实验 31．基于PLC通信方法的变频器闭环控制调速

9．搅拌器的PLC全自动操纵实验 32．基于PLC模拟量方法的变频器闭环控制调速

10．LED数码官表明PLC全自动操纵实验 33．三相鼠笼异步电机点动操纵

11．四层电梯轿厢的PLC全自动操纵实验 34．三相鼠笼异步电机具备自锁的正转操纵路线

12．加工中心刀具库挑选操纵实验 35．三相鼠笼异步电机联锁的正反转操纵

13．艺术彩灯造型设计的PLC操纵实验 36．三相鼠笼异步电机带延时正反转操纵

14．电机的全自动操纵实验 37．三相鼠笼异步电机Y/△变换起动操纵

15．步进电机的PLC操纵 38．接触器操纵串电阻器起动操纵路线

16．模拟电视机发送塔实验实验 39．延时操纵串电阻器降血压起动路线

17．全自动送料装车系统软件操纵实验 40．C620车床电气操纵路线

18．自动售货机实验 41．MCGS组态棒图实验教学

19．全自动成形实验 42．运用已编好组态棒图，对以上任何实验开展动

20．水塔全自动供电控制系统软件实验 态追踪教学实验

21．邮件全自动快递分拣实验 43．针对实验项目的实际规定学生自主编写态棒图

22．全自动全自动洗衣机控制系统软件模拟实验 开展实验

23．电镀全过程操纵实验
