一、关键技术性主要参数
1、键入开关电源：220V．允差±l0%，50Hz；
2、设备容积：≤2kVA；
3、工作中自然环境溫度：－5℃～40℃；
4、工作中环境湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作中开关电源：AC220V；电机功率：550W公称容积20L；
额定輸出气压0.8Mpa
7、家用电器操纵模块：
（1）开关电源模块：开关电源部各自配有一个380V电压表、直流电压表、电流表，监
视设备的键入交、直流电源及电流量标示。运行/终止按钮关键用以操纵液压泵站与气泵是不是通电。配备急停按钮等，给予电气操纵电源电路中的AC220V沟通交流电压、DC24V直流电压。
（2）PLC主机控制模块：主机采用三菱FX1S-20MR，12路电源开关量键入，8路继电输
出。
（3）配有操纵控制模块：开关电源模块，PLC操纵控制模块，汽车继电器操纵控制模块，操纵按钮
控制模块，气动元件单独控制模块等。
二、关键特征

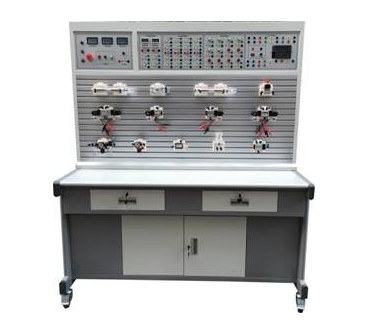

1、气动与PLC实训设备关键由实训桌及实训台、气动元件和电气操纵元器件、
可程序编写控制板（PLC）等部件构成。
2、实训桌、实训台为铁质两层亚光密纹喷塑构造，实训桌柜内储放液压机元
件等。
3、各个气动元件成单独控制模块，且装有带延展性插脚底板，可便捷、随便地将
元器件安放在实训面板（面板带“T”沟槽方式的铝合金型材构造）上。回
路搭接选用快换连接头，部署灵活，拆接便捷快捷。
4、选用静音空压机，为实训室给予一个较好的实训自然环境。
5、实训气源压力低，系统软件额定压力为0.8 Mpa，电气操纵选用低电压直流
24V开关电源；实训气路、操纵电源电路安全性靠谱，配有手控、气控、电控等操纵作用。
6、实训操纵模块可以选用单独的汽车继电器操纵模块开展电气操纵，也可以选用PLC操纵，通过较为，突显PLC可编序操纵的优异性和优秀性，加重对PLC单片机编程器的了解与把握。
7、该设备集各种真正的气动元件，汽车继电器操纵模块、PLC程序编写及监管技术性于一体，作用强劲，融入范畴广。
三、气动基本上实训回路
1、单效果气缸的换向回路
2、双效果气缸的换向回路
3、单效果气缸速率操纵回路
4、双效果气缸单边调速回路
5、双效果气缸双重调速回路
6、速率换接回路
7、缓存回路
8、二次压力操纵回路
9、高低压变换回路
10、计数回路
11、延时回路
12、过载维护回路
13、互锁回路
14、单缸单往复操纵回路
15、单缸持续往复姿势回路
16、直线缸、转动缸次序姿势回路
17、多缸次序姿势回路
18、双缸、同歩姿势回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的运用回路
22、迅速排气阀运用回路
23、残压清除回路
24、全自动与手动式应用回路
25、双手具体操作回路
26、PLC程序编写软件学习和应用
