一、实验目地：
测定气体横着流过平板表层时的放热指数；根据对受逼迫运动放热全过程的类似剖析，将实验数据梳理成规则方程式。

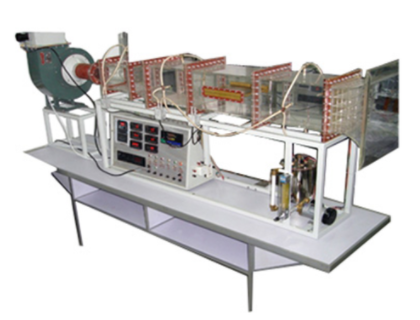

二、关键配备：
多翼式低噪声风机，全自动调整风门，组成式有机玻璃风洞，有机玻璃实验管段，紫铜平板试件，固体调压控制模块配电位器调整加温功率，数显电流表、电压表表明加温电流量电压，风总流量由毕托管配差压感应器测量，溫度由PT100热电阻测量，8路万能数据信号键入巡检仪表明溫度、摩擦阻力、总流量，不锈钢支撑架。
三、技术性主要参数：
1、键入开关电源：单相AC220V±10% 50Hz，功率1.5KW。
2、多翼式低噪声风机主要参数：风量2000m3/h，风压1000 Pa，功率370W。
3、电镀紫铜平板试件规格型号：δ=0.1 mm，长短250mm，总宽180 mm，表层黑度 ε=0.2，导热系数λ=15 (W/m℃)；电加温功率：500W。
4、毕托管流量计配差压感应器：量程0—1000Pa，精度0.5级。
5、实验风道选用全透明有机玻璃材质，分成风口段，实验段检测段等，彼此之间选用法兰螺母联接。
6、溫度由高精度温度传感器测量，万能数据信号键入巡检仪相互配合高精度数字表明表，表明溫度、摩擦阻力、 流速等实验全部测量主要参数，手动式风门调整风量。
7.外形尺寸：2000×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
