气—气热管换热器实验台

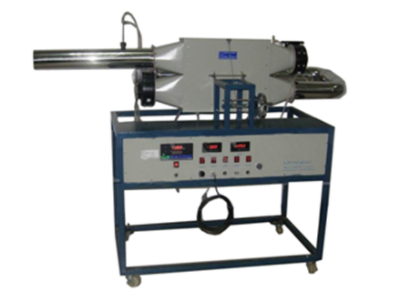

KCRG-34型气—气热管换热器实验台

一、实验目地：

1、测量翅片管式热管换热器换热量与剖析热端物质溫度关系。

2、可开展热管歪斜视角对热管工作中特性影响的实验。

二、关键配备：

翅片管式热管换热器，加温段循环系统加温风道，被加温段加温风道，鼓风机，循环系统风机，笛形管流量计配差压感应器，加温由固体调压控制模块无级调整，数据信号键入巡检仪表明溫度、压差，电流表，电压表，不锈钢台架及操纵屏等。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率500W。

2、低噪声离心风机 ，功率：250W， 总流量：1000 m3/h。

3、毕托管流量计配斜管微压计测流速：量程-10-700pa。

4、冷、热端测速段风管直徑Φ100mm，热段气体选用循环系统，系统软件温升快；翅片式（铝轧片管）热管换热 器，尺寸 Φ20 × 420mm ，材质紫铜管。

5、溫度测量：测量系统软件配备有智能化溫度操纵仪表（PID调整控温，精度 ±0.2℃），高精度PID调压控制模块电源电路。

6、外形尺寸：1500×550×1600mm，外形为不锈钢可挪动支撑架，带双刹车轮。
