强迫对流管蔟管外放热系数测试装置

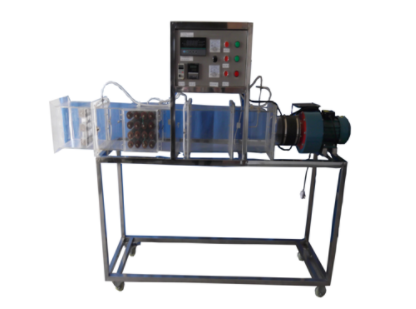

KCRG-36型强迫对流管蔟管外放热系数测试装置

一、实验目地：

 对气体横着流过管簇表层时的均值放热指数的检测；根据对受逼迫运动放热全过程的类似剖析，将实验数据梳理成规则方程式。

二、关键配备：

多翼式低噪声风机，全自动调整风门，组成式有机玻璃风洞，翅片加温管，加温由固体调压控制模块配电位器调整加温功率，数显电流表、电压表，翅片管簇顺排和叉排组成，温度传感器，毕托管配差压感应器测量风量，16路万能数据信号键入巡检仪表明溫度、摩擦阻力、总流量，不锈钢支撑架。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率4.5KW。

2、多翼式低噪声风机主要参数：风量2000 m3/h，风压1000 Pa，功率370W。

3、实验管尺寸：Φ25×250mm ，材质紫铜管。

4、差压感应器：量程0—1000Pa，精度0.5级。

5、实验风道选用全透明有机玻璃材质，分成风口段，实验段（实验段有叉排和顺排两种），检测段等，彼此之间选用法兰螺母联接。

6、溫度由高精度温度传感器测量，万能数据信号键入巡检仪和高精度数字表明表，表明溫度、摩擦阻力、流速 等实验全部测量主要参数，手动式风门调整风量。

7、外形尺寸：2000×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
