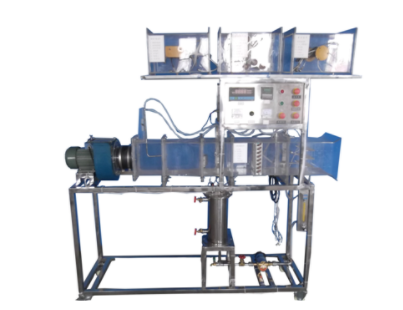

KCRG-39型强迫对流综合试件测试放热系数测试装置

一、实验目地：

1、逼迫对流单管管外放热指数检测。

2、逼迫对流管蔟管外放热指数检测。

3、逼迫对流气体横掠平板及横掠转动圆柱体放热指数检测。

4、逼迫对流气体通过水换热器换热指数检测。

二、关键配备：

离心风机，全自动调整风门，组成式有机玻璃风洞，有机玻璃实验管段，有机玻璃叉排、顺排实验段，转动圆柱体试件，紫铜平板试件，稳压电源配电位器调整加温功率，电流表，电压表，毕托管及差压感应器，热电阻测温，巡检仪表明溫度、摩擦阻力、总流量，不锈钢台架等。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率5.0KW。

2、实验风道选用全透明有机玻璃材质，分成风口段，实验段（实验段可拆卸拆换），检测段等，之间选用法兰螺母联接。

3、离心风机主要参数：风量1000 m3/h，风压1000 Pa，功率370W。

4、转动圆柱体试件，实验管规格型号：Φ32 ×250mm ，材质紫铜管。管内装有电加热器作为热源，功率300W，管壁嵌有四支热电偶以测壁温。

5、紫铜平板试件，规格型号：δ=4 mm，长短250mm，总宽150 mm，平板电加热器功率：≤500W。

6、气水换热器试件，通过水来加温汽体，开水流过小型换热器而降温，气体通过小型换热器提温。开水通过电加热器来加温。换热器总面积1.0m2，水总流量16～160L/h，液态加温功率2.0KW。

7、管蔟管外放热试件：翅片式（铝轧片管）热管换热器，尺寸 Φ20 × 250mm ，材质紫铜管。选用叉排或顺排排序方法。

8、毕托管流量计配差压感应器：量程0—1000Pa，精度0.5级。

9、溫度测量：测量系统软件配备有智能化溫度操纵仪表（PID调整控温，精度 ±0.2℃），高精度PID调压控制模块电源电路。

10、万能数据信号键入巡检仪相互配合高精度数字表明表，表明溫度、摩擦阻力、流速等实验全部测量主要参数，手动式风门调整风量。

11、外形尺寸：2000×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
