沿程阻力实验装置

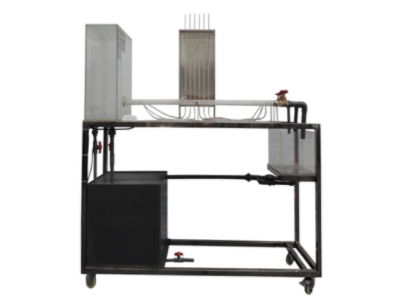

KCLX-11型沿程阻力实验装置

一、实验目地：

1、测定流体在不一样雷诺数状况下，管流的沿程水头损害和沿程摩擦阻力指数。

2、学好容积法测流速及压差计的应用方式。

二、关键配备：

稳定储水箱、沿程摩擦阻力管、测压管、水泵、储水箱、计量检定储水箱、刻度标尺、秒表、玻璃温度计、自循环系统设备、阀门、不锈钢架构。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、实验储水箱：容积40L，材质全透明有机玻璃，含有稳压溢流口。

3、储水箱，500×400×400mm，材质PVC板。

4、计量检定储水箱：容积6L全透明有机玻璃制做，带计量检定刻度。

5、沿程摩擦阻力管为φ20mm(内径14)、φ25mm(内径20)、φ32mm(内径25)，各1根，总长1000mm，

 有机玻璃制做。

6、选用低噪声静音环保型水泵，最大扬程：10m，额定总流量：12L/min，功率：90W。

7、测压计由6根长650mm直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺方

 便读数，压差计内的标示液为水，无毒性、具体操作安全性。

8、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

9、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

10、外形尺寸：1500×500×1500mm（长×宽×高），可挪动式设计方案，带脚轮及禁锢脚。
