管路串并联实验装置

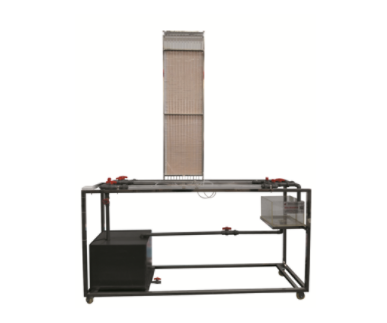

KCLX-13型管路串并联实验装置

一、实验目地：

1、合适于工程流体力学（水力学）教学实验。

2、可用以测定管路阻抗，认证串、并接管路的总流量分派规律性。

二、关键配备：

水泵、测速管、实验管路、储水箱、计量检定槽、秒表、刻度标尺、阀门、测压管、自循环系统设备、不锈钢架构。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、静音水泵，总流量：20L/min，扬程：15m，功率：200W。

3、实验管路：ф20 mm、ф25 mm、ф32 mm，各1根，长：1000 mm，有机玻璃制做。

4、储水箱：容积100L，材质PVC板。

5、计量检定槽：全透明有机玻璃制做，容积10L，带计量检定刻度。

6、全部阀门均为铜闸阀，可用于开展串连和并接的变换及其总流量的调整。

7、测压计由8根直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

8、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

9、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

10、外形尺寸：1600×550×2000mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
