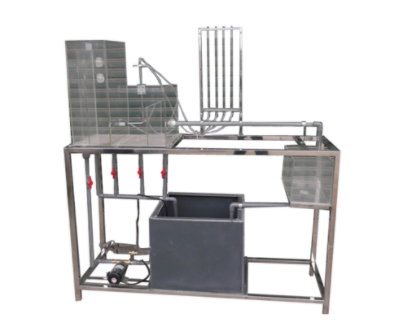

毕托管流速测量实验装置

KCLX-17型毕托管流速测量实验装置

一、实验目地：

1、把握毕托管测量点流速的技能。

2、了解毕托管的结构和可用性。

3、剖析管嘴吞没射流的点流速遍布及点流速因数的转变规律性。

二、关键配备：

水泵、储水箱、毕托管、测压计、管嘴射流设备、恒压储水箱、计量检定储水箱、刻度标尺、秒表、自循环系统、不锈钢架构。

三、技术性主要参数：

1、运作自然环境：溫度0-400C，相对湿度：≤90%RH，开关电源：220V/50Hz，可持续具体操作。

2、选用低噪声静音环保型水泵，最大扬程：10m，额定总流量：12L/min，功率：90W。

3、实验储水箱容积30L全透明有机玻璃材质，含有稳压溢流口，恒压供水箱配有水位调整组织，以更改实验流速的尺寸；可测量毕托管压差值和吞没孔口上下游压差值。

4、计量检定储水箱：容积10L全透明有机玻璃制做，带计量检定刻度。

5、储水箱，500×400×400mm，材质PVC板。

6、测压计由4根直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

7、实验总流量：0～200ml/s ，毕托管可用范畴20～200cm/s，实验流速范畴100～200cm/s。

8、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

9、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

10、外形尺寸：1500×500×1550mm（长×宽×高），可挪动式设计方案，带脚轮及禁锢脚。
