流量检测及控制系统实验装置

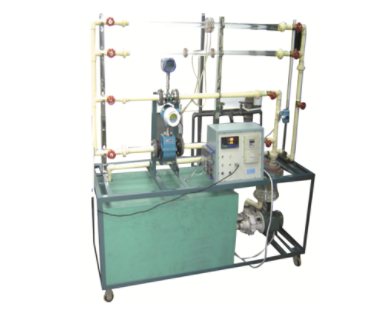

KCLX-21型流量检测及控制系统实验装置

一、实验目地：

 了解流量控制的方法，把握总流量检测及校正的常见方式，并通过各种总流量检测设备的集成化对各种仪器设备的偏差和特性有定量分析的认识。

二、关键配备：

循环系统储水箱，计量检定储水箱、水泵，有机玻璃稳压罐、管路、有机玻璃检测管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压感应器、变频器、铂电阻器温度传感器，巡检仪、不锈钢支撑架及控制柜。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz，可持续具体操作。

2、循环系统储水箱容积40L，材质PVC。

3、标定计量检定储水箱容积20L，材质有机玻璃。

4、防腐循环水泵，功率550W，总流量3.5m3/h，扬程35m。

5、有机玻璃稳压罐容积10L。

6、APS循环系统管路，φ32mm、φ25mm、φ20mm不一样管径有机玻璃检测管段，

7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。

8、差压感应器：量程0-150KPa；变频器调整转速。

9、溫度测量Pt100铂电阻器温度传感器，精度：0.5级。

10、8路万能数据信号键入巡检仪表明溫度、总流量、差压、转速。

11、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源

12、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

13、外形尺寸：1800×500×1800mm（长×宽×高），可挪动式设计方案，带脚轮及禁锢脚。
