自循环文丘里流量实验仪

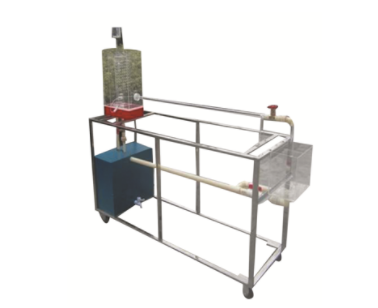

KCLX-25型自循环文丘里流量实验仪

一、实验目地：

1、了解文丘里流量计的基本原理以及实验设备。

2、通过测出的压差与总流量关系曲线图，明确文丘里流量计的总流量指数μ值。

3、可定量分析测量管路总流量，得出总流量指数与Re数的关联性。

二、关键配备：

有机玻璃稳定储水箱、水泵、文丘里管、测压架、挪动标尺、储水箱、计量检定储水箱、刻度标尺、秒表、玻璃温度计、联接管路阀门、不锈钢支撑架。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz，可持续具体操作。

2、实验储水箱：容积30L，全透明有机玻璃制做，并含有稳压溢流口。

3、文丘里管：直徑φ20（内径14）mm，总长1000mm，文丘里流量计喉径φ6.5mm,有机玻璃制做。

4、计量检定储水箱：容积6L，全透明有机玻璃制做，带计量检定刻度。

5、储水箱：500×400×400mm，材质PVC。

6、静音环保型水泵：扬程：10m，总流量：12L/min，功率：90W。

7、测压计由2根长650mm直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

8、实验所用的流体--水为全循环系统设计方案，充足节省水资源。

9、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

10、外形尺寸：1600×500×1700mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
