局部阻力系数测定实验装置

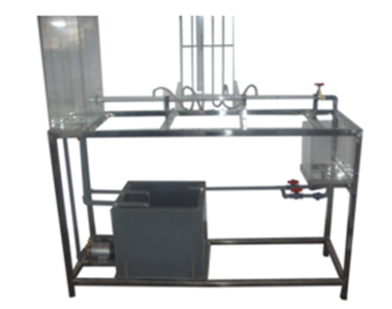

KCLX-27型局部阻力系数测定实验装置

一、实验目地：

1、把握测定管路部分水头损害指数的方式。

2、对圆管突扩突缩部分摩擦阻力指数的工作经验公式开展实验认证与剖析。

3、加重对部分摩擦阻力损害机理的了解。

二、关键配备:

有机玻璃实验储水箱、部分摩擦阻力管、测压管、水泵、储水箱、计量检定储水箱、刻度标尺、秒表、玻璃温度计、自循环系统设备、阀门、不锈钢架构。

三、技术性主要参数:

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、实验储水箱：容积40L，全透明有机玻璃制做，含有稳压溢流口。

3、计量检定储水箱：容积6L，全透明有机玻璃制做，带计量检定刻度。

4、部分摩擦阻力管：φ30（内径24）mm，L=500mm；φ20（内径14） mm，L=400mm，全透明有机玻璃制做，管路配有突缩与突扩等管段，在突扩管段上按3点法布局测点，突缩管段按4点法布局测点。

5、储水箱：500×400×400mm，材质PVC板。

6、静音环保型水泵：扬程：10m，总流量：12L/min，功率：90W。

7、测压计由6根长650mm直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

8、实验所用的流体--水为全循环系统设计方案，充足节省水资源。

9、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

10、外形尺寸：1500×450×1500mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
