管道叉管实验仪

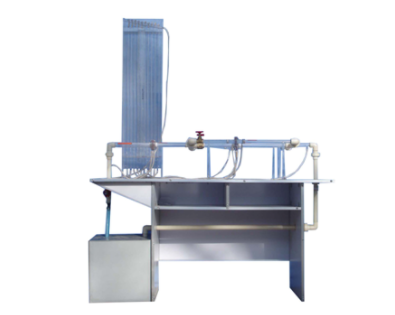

KCLX-29型管道叉管实验仪

一、实验目地：

测量叉管测压管水头损害。

二、关键配备：

叉管、测压管、计量检定储水箱、水泵、储水箱、测压排、刻度标尺、秒表、玻璃温度计、回水系统软件、不锈钢实验台架。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz，可持续具体操作。

2、静音环保型水泵：扬程：10m，总流量：12L/min，功率：90W。

3、直管：有机玻璃材质，管径φ32（内径26）mm。叉管：管径φ20（内径14）mm，L=70mm，全透明有机玻璃制做。

4、储水箱，500×400×400mm，材质PVC板。

5、计量检定储水箱：容积10L,全透明有机玻璃制做，带计量检定刻度。

6、测压计由10根长650mm直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

7、实验所用的流体--水为全循环系统设计方案，充足节省水资源。

8、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

9、外形尺寸：2200×580×800mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
