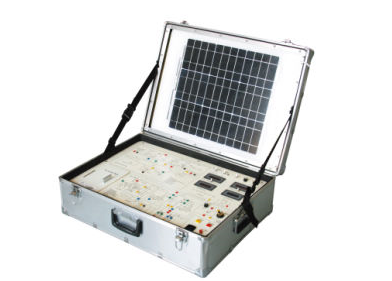

一、系统配置
该系统由交直流电源模块、脱离网络电源控制模块、开关控制模块、仪表监控模块、负载实验模块等组成。
文章长度：2太短了，请勿浪费资源
二、基本工作原理：
1.太阳能电池组件
太阳能电池部件由多个单晶或多晶、非晶电池单位串、并联、封装制成。单晶电池装置的功能是：根据电压、电流、需求串、平行将太阳能转化为电能输出，通过电缆传送到控制器。
2.蓄电池
蓄电池的作用是储存太阳能电池部件产生的电力。如果照明不足、夜晚不足或负荷需求大于太阳能电池组件产生的电力，则释放存储的电力以满足负荷的能量需求。
正弦波逆变器
正弦波逆变器的作用是将太阳能电池组件产生的DC或蓄电池发出的12V DC转换为负载所需的36V正弦AC。
三、主要技术指标：
1.太阳能电池组件功率：20W
1) Vmp 18.0V
2) Imp 1.12A
3) Voc 22.30
4) Isc 1.10A
电池容量：12V/7Ah
3.控制器：
1)额定输出电压、电流：12V/8A
2)电池过充保护：16.2伏，恢复14.4伏
3)电池过放电保护：10.8伏、12.4伏恢复
4) 3种输出模式：正常开/关模式、光控制开/光控制关模式、光控制开/时间控制关模式。
正弦波逆变电源：
1)输出波形和频率：正弦波/50hz 1hz
2)额定输入电压、电流：10.8v至15.5v/2a
3)额定输出电压、电流：220v 10%/1.36a
4)额定输出：300VA
5)输出功率因数：95%(线性负载)
6)逆变器效率：85%
5.市电输入：AC220V/50HZ
6.参考盒大小：630430240毫米
7.工作环境：0至40，85%RH
四、实验内容：
实验1:太阳能电池发电原理实验
实验1:太阳能面板能量转换实验
实验2:环境对太阳能转换的影响
实验二：太阳能电池光伏系统直接负载实验
实验三：光伏控制太阳能系统发电实验
实验1:太阳能控制器工作原理实验
实验2:太阳能控制器充放电保护实验
实验4:家用太阳能发电和利用实验
实验1:家用控制器工作原理
实验2:家用控制器充放电保护实验
实验5:太阳能系统电气负荷实验；
