一、产品概述
该系统是为职业大学、职业教育开发的建筑智能化技术实训评价设备，根据智能建筑行业建筑智能化的特点，接近施工现场，专门设计了实习教育。包括计算机技术、网络通信技术、综合布线技术、DDC技术等，加强了建筑智能化系统的设计、安装、布线、布线、布线、布线等。适合建筑智能化工程技术、机械安装工程等相关专业教育和教学。
该系统在结构上以智能建筑模型为基础，包括智能建筑、智能小区、管理、走廊等典型结构，涵盖了对讲机门禁、保安、视频监控、消防、综合布线、远程抄表和DDC监控照明7个系统，每个系统都可以独立运行或连接。通过该系统进行项目训练，验证学生的团队合作能力、计划组织能力、建筑设备安装调试能力、工程实施能力、职业素养、沟通能力等。该装置由2011年全国职业大学技术比赛高职队& amp# 039；建筑物智能化系统的安装和调试& amp# 039；项目唯一指定了竞争设备。
二、系统结构和组成
建筑智能工程教育系统采用智能建筑模型，包括智能建筑、智能小区、管理、走廊等功能区域。系统有总电源箱、安全控制箱、火灾控制箱、DDC控制箱。
智能建筑设计为双层结构，允许对火灾、视频监控和综合布线系统进行工程培训。
走廊和智能小区各有单元门和短门，可以实现智能小区对讲门禁系统的设备安装等工程训练，实现单位及短号可视对讲功能。
实现管理智能小区和智能建筑的集中监控和管理，包括管理器、视频监控台、消防控制主机等多种功能区域的管理设备。
智能建筑，管理区内安装消防系统现场设备，消防系统配备模拟消防泵、排气扇、防火快门。
在智能大厦、管理和走廊各区域内安装了通用监控设备(各类型高速球云台相机、集成枪型相机、环球云台相机等)，用于主要出入口和主要区域视频监控、3台显示器、其中2台17英寸液晶显示器和1台14英寸CRT显示器。
智能建筑、管理和走廊的每个区域都设有3张桌子、数据收集单元和3张桌子使用的电力、煤气源和水源。
在智能建筑模型周围安装红外线大使、智能小区内房间窗户上安装窗帘探测器，实现智能建筑行业典型的周边防备。
功能区域之间使用工程托盘实现系统连接。
三、主要技术性能
1.输入电源：单相三线AC220V 10% 50Hz
2.工作环境：温度-10 ~ 40相对湿度85% (25)海拔4000米
设备容量：1kVA
4.外形规格：4660毫米2220毫米2300毫米
5.安全保护：泄漏电压、泄漏电流保护、安全符合国家标准
第四，通过项目任务，考察的职业能力
1.建筑智能化工程设计能力
火灾报警系统的设计、安装和施工及调试能力
视频监控系统的设计、安装和调试功能
4.对讲门禁和室内保安系统的设计、安装和调试能力。
综合布线系统建设能力
6.DDC布线、编程和调试功能。
7.监控软件配置、通信和操作功能
8.三票远程抄表的设计与安装功能
9.智能建筑系统故障诊断与调试能力
五、设备技术平台

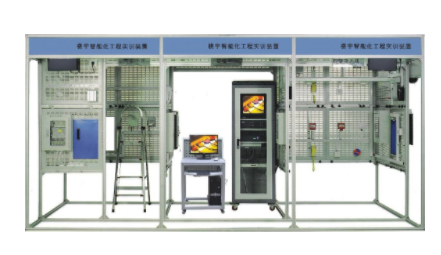

智能建筑模型
铝合金框架和安装电缆线组成的4660毫米2220毫米2330毫米(长宽高)分为智能建筑、智能小区、管理、走廊等区域，智能建筑设计为双层结构，部件采用自攻螺钉和工程塑料卡一起安装。
电脑
主流品牌PC: 1。M7150(E5800/2G/500G) 2。屏幕尺寸：19英寸3。CPU型号：英特尔奔腾双核E5800 4。CPU频率：3200MHz 5。内存容量嵌入式操作系统、LonMarker编程软件、力控制配置软件、CAD绘图软件
构成内容
对讲门禁系统
系统由牢房门主机、单门、室内可视对讲模块、非可视对讲模块、通信转换模块、网络设备、管理器等设备组成。能够完成可视对讲接入和室内安全系统的线路布置、连接和功能调试。
消防系统
该系统由智能光电烟雾探测器、智能电子差分温度传感器、总线隔离器、手动报警按钮、代码单输入模块、代码单输入/单输出模块、消火栓报警按钮、火灾声光报警器、编码器等设备组成。能够进行部件选择、测试、安装、消防联动系统的线路布置、连接、系统调试、编程和操作工作。
安全系统
该系统由门磁开关、家用紧急帮助按钮、被动式红外空间探测器、被动式红外窗帘探测器、气体探测器、主动式红外防空报警器组成，具有对讲门禁和室内安全联动、视频监控和周边预防功能。
视频监控系统
该系统由高速球云台相机、集成枪型相机、红外相机、室内全方位云台、矩阵主机、彩色显示器、硬盘记录器等设备组成，可选择、检测和安装部件。完成视频监控系统的线路布置和连接。通过系统模块的参数设置和编程，提供显示器的视频监控、屏幕切换、报警联动视频等功能。
综合布线系统
系统由RJ45接线架、以太网开关、电话程控开关、电话接线架、底框、电话模块、网络模块、电话、RJ11水晶头、RJ45水晶头等设备组成。完成综合布线系统的水平布线、垂直布线、接线槽布线，实现指定模块的线路连接。通过系统模块的参数设置和编程，进行终端电话通话、信息插座功能测试。
远程抄表系统
配置、煤气表、米、水表、数据采集卡、软件
直流监控系统
由DDC控制器、时间模块、LON网络适配器、编程软件、配置软件、照明、照明探测器组成的系统可以进行DDC通道编程配置、照明监控编程、上层监控工程通信连接、动画配置等工作。
